PentaLogix ViewMate Pro官方版是一款专业的Gerber文件查看工具。PentaLogix ViewMate Pro官方版可以查看gerber文件的实时CAM数据，加载多个图层、旋转、缩放、层到层的比较、生成模板孔径等，PentaLogix ViewMate Pro官方版拥有新的ViewMate响应程序，大大提高加载速度。

PentaLogix ViewMate Pro基本简介

PentaLogix ViewMate Pro是一款十分好用的Gerber文件查看转换工具，它能够让你在没有安装CAM350的情况下浏览Gerber文件，并可以帮助用户把Gerber转换为DXF和DXF格式，支持智能DFM自动化设计制造检查和纠正，捕捉Padmaster等功能，并且在该软件中将dxf文件转换器进行配置，让用户轻松的即可完成将Gerber转换成为DXF格式，拥有一个十分友好的用户界面，使用非常便利，即使是新手用户也可以在该软件的帮助下灵活上手Gerber文件浏览与转换。ViewMate Pro就是专为当今的高级用户而设计的，在配备了DXF文件转换器，用户可以将Gerber转换为DXF，DXF转换为Gerber。

PentaLogix ViewMate Pro软件特色

1.导入和导出AUTOCAD dxf文件

您现在可以使用ViewMate Pro查看和编辑DXF文件。例如，如果将板轮廓提供为DXF文件，则可将其导入ViewMate Pro。然后，它可用于生成所需的制造文件，也可使用Smart DFM进行处理。用户还可以将任何Gerber图层导出到DXF文件。有时，工厂图纸采用DXF，因为PCB是在AutoCAD中设计的。只需单击几下鼠标，即可将DXF文件导入ViewMate PRO。加载到ViewMate PRO后，您可以编辑数据并另存为扩展的Gerber文件或将更改导出回DXF。这对于在AutoCAD中编辑Gerber数据非常有用，它可能比大多数CAM系统具有更复杂的几何工具。

2.模板模块。它允许从PCB(GERBER)数据生成模板形状

将垫片分成“窗玻璃”。用“homebase”光圈替换成对的矩形垫。创建可以导入并用于未来设计的光圈库。

3.自动层到层比较

使用图层比较功能比较两个图层。确保设计的新版本在连接方面没有差异，除非您期望更改。比较“逐个元素”或“铜区域”。您可以一次比较多组图层。

4.能够选择电连接元件

使用此功能，您可以单击任何元素并突出显示与该元素电气连接的所有元素。此功能适用于多个层，并使用可用的钻取和通过层来确定多层连接。将显示模式更改为灰色显示不属于所选网络的所有元素。选定的网络将显示在网络元素所在的单个图层颜色中。这使得很容易看到电连接网的结构。

5.导入网表文件(IPC-356A)

导入后，可以使用网络名称在主视图中检查网表连接。

6.清理GERBER数据并减小文件大小

许多Gerber文件包含多余的元素，使您的文件比需要的大得多。通过查找和删除重复和/或覆盖的元素来减小文件大小。将填充了迹线的区域转换为填充多边形。这可以在不改变数据连接性的情况下显着减小文件大小。

7.将垫层转换为钻取文件和排序钻取数据

只需点击几下鼠标，即可使用ViewMate PRO将Gerber垫层转换为NC钻孔层。圆形圆垫自动转换为NC刀具代码。对钻取数据进行排序，以减少钻取钻取数据所需的时间。

8.计算层的铜面积

准确计算任何层的铜面积。对于具有多个图层的板，您可以选择包含连接图层的桶的区域。

9.夹丝网层

覆盖电路板开口的丝网印刷可能会导致问题。使用此功能可从电路板上的孔和其他开口中移除丝网印刷。您可以使用阻焊层作为剪裁丝网印刷的指南。将丝网夹在焊接掩模元件的指定边缘处。

10.创建焊接掩模和/或焊膏层

没有焊接掩模或焊膏层，您可以设置选择标准，从顶部和/或底部铜层中选择元件焊盘。将这些垫转移到新层。根据需要溶胀和/或收缩垫以产生新的掩模和/或粘贴层。

PentaLogix ViewMate Pro功能介绍

1.用于制造检查和纠正的智能DFM自动化设计;

2.DXF文件转换器;

3.导入多种网表格式;

4.通风和窃电;

5.去毛刺;

6.填充多边形;

7.焊接掩模生成;

8.重叠校正;

9.绘制到闪存焊盘转换;

PentaLogix ViewMate Pro安装步骤

1.在pc下载网下载PentaLogix ViewMate Pro最新版软件包

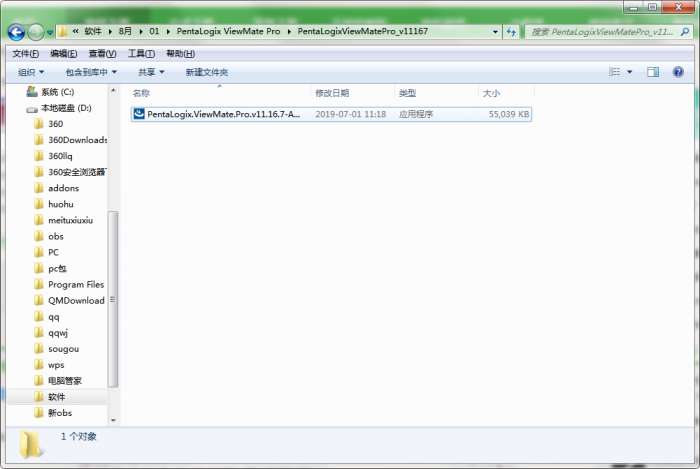

2.解压PentaLogix ViewMate Pro软件，运行“EXE.文件”

3.双击打开,进入PentaLogix ViewMate Pro软件界面，阅读安装许可协议，点击我同意，点击下一步

4.选择安装位置，点击下一步

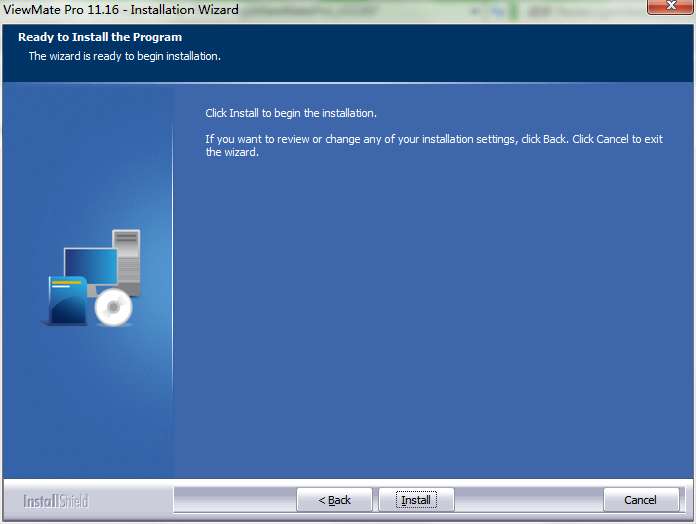

5.安装程序准备安装，点击安装

6.点击完成，PentaLogix ViewMate Pro软件安装成功

PentaLogix ViewMate Pro更新日志

      1.优化内容

      2.细节更出众，bug去无踪
