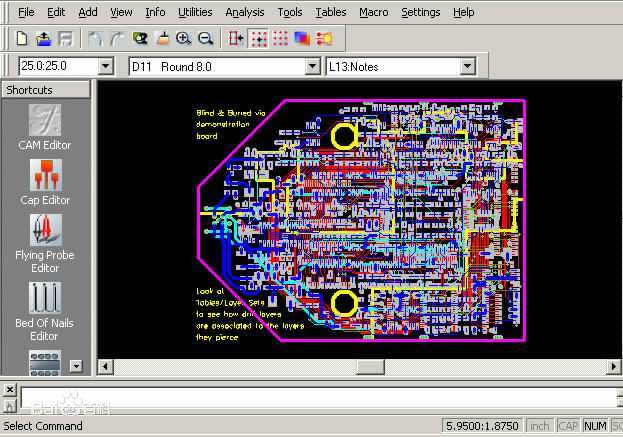

在今天电子产品设计的越来越小、更新很快，当你设计好产品后发现设计的产品有问题时，对时间和金钱造成了很大的浪费和损失。CAM350是一个PCB电子产品设计软件。CAM350能够对包括制造、信号层、钻孔、阻焊等等分析检查，为设计人员提高工作效率、节省开发费用和制造出更精良的产品起到了决定性的作用。

CAM350主要功能

CAM350支持多种输入/输出格式 （CAD数据，ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）

CAM350提供了双向的 AutoCAD 和 DXF数据支持

设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等

优化设计文件,添加泪滴，网表提取，丝印检查等

Basic NC Editor通孔编辑功能,钻孔工具定义，铣边路径，改变提刀点。

CAM350快速拼板功能,制作PCB的阵列，适应生产要求

Quote Agent生成精确的制造工艺要求清单

交互查看Cross-probe

在CAM350中检查到的错误，同时在CAD 工具中高亮显示(Allegro和PADS). 这样就可以方便快速的发现和修改错误。

网络表对比图形化

CAM350增强了网表比较功能，不仅产生文字报告，并允许用户以图形化方式查看错误。

批量规则检查Streams Rule Check

用户可以定义DRC, DFF 和网表比较等一系列的校验步骤，点击一个按钮就可以执行所有这些检测，也可以在其它的设计中重复调用这些检测。

CAM350运用技巧

有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时；当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时的处理方法：

一、当资料有大面积铜箔覆盖，线路或PAD与铜皮的距离不在制作要求之内，且外型尺寸又较大时，（如广上的）可用下列方法快速修整线路或PAD与铜皮的间距。先将线路层（此层为第一层）的所有PAD 拷贝到一个空层，把对应在大铜皮上的PAD删除后将剩余PAD 放大做为减线路层（即第二层），然后把第一层拷贝到一个空层，将大铜皮删除后作为第三等。合层方式为：第一层（加层）、第二层（减层）、第三层（加层）。一般来说我们为了减小数据量，可以将第一层只保留大铜皮。如果只是防焊到大铜皮的间距不够，就可以把放大后（满足制程能力）的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。

注：用此方法做好线路后，一定要用命令将多个层面合成Utilities-->Convert Composite 的一个复合层转换成一个层面，然后将此层和原稿用Anglysis-->Compare Layers 命令进行仔细核对。

二、有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit-->Move Vtx/Seg 命令拉伸至规格范围后做成Flash，接着将其同类型的其它文字框做成与之相同的Flash 即可。但要注意的是，做成Flash 后一定要将其打散，以防下此打开资料时D 码会旋转。

CAM350怎么看Gerber？

1.操作前必须把所以的Gerber文件存放在同一个目录中，同时不能有其他文件在这一文件夹中。

首先：自动读入一个Gerber文件，操作：File -> Import -> AutoImport

2.选择文件所在目录，接着选择单位：English（英制）、Metric（公制），一般为英制。

然后按下Next进行Gerber文件的读入（注：若你的D码非RS-274-X格式时，请不要选择Finsh）。

3.在出现的对话框中将会列出文件的D码和光栅格式。此时进行正确的设置，按下Finsh完成。

单位一定要选择English（英制）。对于*.art文件，可以选择“Apply to All"将设置延伸到其他Gerber文件。对于Aperture文件的类型，如果是Rs-274-D要选择“Aperture”,如果是RS-274-X，则选择“RS-274-X no Aperture”.

CAM350 快捷键大全

打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键

1、 ALT+F-->N 打开新软件

2、 ALT+F-->O 打开文件（PCB）

3、 ALT+F-->S 保存

4、 ALT+F-->A 另存为

5、 ALT+F-->M 两个文件合并，用作对比用

6、 ALT+F-->I+U 输入GERBER文件

7、 ALT+F-->I+G 分层输入GERBER文件

8、 ALT+F-->E+G 与输入文件相反，即输出相应的文件

9、 ALT+F-->I+R 输入钻带

...
