CableExpert正式版是款适用于电工师傅们使用的电缆辅助设计功报价工具。CableExpert最新版包含了常用电缆相关标准、低压电缆载流量查询/电力电缆载流量查询、材料密度/电阻率/热熔系数、常用材料热阻系数及常用导体直流电阻等参考数据供用户查询。CableExpert主要为用户提供一种预见性数据参考，从而节约设计成本，减少工程的材料浪费。

CableExpert软件功能

电力电缆相序阻抗计算

相序阻抗一般用于高压电缆的计算，本软件可计算任意电力电缆的相序阻抗值。

计算结果为复数，其中复数实部为电阻，虚部为电抗。

电缆金属套电感计算

单击“金属套平均直径”后的按钮可计算金属套平均直径。

本计算的电缆金属套电感为金属套开路的状态。

电缆间电磁力计算

当电缆导体中有电流通过时，导体间因电磁感应而有电磁力的作用。当两电缆导体平行、电流方向相同时，为吸力;反之则为斥力。这种力作用于电缆的各部份，使之发生应变。大容量的电缆短路时，电磁力可能达到很大值，有损坏电缆的可能性。

两三芯电缆工作电容

窗口中“部份电容”是指单位长度(km)的电缆电容，请注意。

电容的测试时，应按照软件要求的连接方式进行。

电感：电缆的电感是电缆导体所交链的磁通链与导体电流的比值。电感可分为内感及外感或自感与互感。

内感：导体内部交链的磁通量所构成的电感。

外感：导体外部交链的磁通链所构成的电感。

自感：导体本身的电流所形成的磁通与导体自身交链所构成的电感。

互感：邻近导体的电流所形成的磁通与电缆导体交链所形成的电感。

电缆金属套电感：电缆金属套所交链的磁通链与电缆导体电流的比值

电感/电抗/阻抗/电压降

本软件中，钢带或钢丝铠装的电缆，其电感增加相当于导体之间的距离增加20%，敷设在钢管中的电缆，其电感增加相当于电缆轴间距离增加30%。

计算导体的压降时，一般以电缆的载流量作为导体电流进行其压降计算。

电缆越长，压降越大，电缆选型时，请注意电缆的实际长度。

数据备份

数据备份：你可以预先在数据库服务器上通过《CableExpert PDM网络版后台管理》程序设置好数据备份路径

(注意：该路径不能设置到远程计算机，只能为本地计算机) ，

当需要进行数据备份时，如果你具有备份权限，只需在客户端程序中点击“文件――数据备份”菜单项，

则可向服务器发送备份指令，服务器将把数据库备份到已设置好的备份路径下，

如果你未设置服务器端的数据备份路径，则服务器将创建“D:CableExpert_BAK”文件夹并将其数据备份到其中。

备份后服务器将发送备份完成的消息给客户端。为防止意外情况发生数据丢失，请经常备份数据库，并将其妥善保存

设备节距表(束丝/成缆/编织/缠绕节距表)

电线电缆产品设计时，设计人员需经常查阅设备参数，本软件中对需要经常查阅的设备节距都存入数据库，并可进行过滤查询，大大方便设计人员。

模具/字轮

模具的分类可按模具挤出方式、模具性质等进行分类。其分类需明晰，易于模具管理。

增加模具清单中的记录前，需先对模具类别进行增加。

印字轮可按印字轮使用方式进行分类，也可按使用范围进行分类，如RV印字轮、RVVP印字、UL2464印字轮、UL1015印字轮等。

增加印字轮清单的记录前，需先对印字轮类别进行增加。

线盘尺寸规格表

线盘容量及装线长度计算时，最好先对其线盘尺寸及容量进行定义，以便直接调入线盘参数。临时的计算可直接在容量及装线长度窗口进行。

“导线与盘边距”指预定义导线在装盘时与盘边的距离，根据情况一般为20mm以上，以免搬移时损坏产品。

“充满系数”指导线在装盘时根据排列的不同情况的填充系数，圆型电线最大充满系数为0.907(即缝隙相互嵌入)，最小为0.785(即平整有序排列)，一般为0.87(即随机排列)。

导体交流电阻

其它非圆形导体计算时，请将其转化成相当圆直径的导体。

成型导体的多芯电缆(如多芯扇形、椭圆形电缆)，导体中心距=导体相当圆直径+导体之间的绝缘厚度。(※请将导体之间的绝缘厚度与芯线绝缘厚度相区别)

由于邻近效应和集肤效应的影响，电缆导体的交流电阻会因敷设方式的不同而有所不同。所以一般的电缆出厂或检验标识为导体直流电阻。

CableExpert软件特色

装配材料信息

装配材料信息是对装配件的子部件进行基本参数定义，电线电缆的子部件主要为金属丝材料、塑料材料、带状材料、填充材料及其它材料等项目。

装配件名称/装配件型号

本软件的价格管理模块不仅仅适用于电线电缆，也适用于其它的组合装配件，电线电缆在本软件中作为组合装配对象，其子部件如铜丝、塑料等。

装配件

部件名称

本软件中的部件名称是为方便生产管理及生产统计而需要制定的基础信息，一般情况下，你可按工序的半成品或成品进行定义。为了产品的产量统计，请定义一标识产成品的项目，以便在生产管理统计时软件按成品来进行产量、产值统计。

客户资料/供应商资料

软件提供的客户资料及供应商资料模块，是为后续模块中的使用定义的，同时也方便设计人员在设计过程中与供应商或客户进行技术方面的沟通，可作为其它部门的信息共享。

额定电压

额定电压通常以Uo/U的格式表示，Uo即芯对地电压值，U即芯对芯电压值。但在部份标准中(如UL)仅用对芯电压表示，通常对地电压Uo=U/1.732。

执行标准

本模块可对电线电缆相关标准进行管理，本软件中的产品工艺等地方仅对标准代号项目进行引用。因此，本窗口中的标准名称及说明项目可为空值。

用户权限设置

具管理员权限的操作者可以对本软件进行操作员进行创建或删除，对操作员的各种操作权限进行定义，口令更改等。其中的“Admin”为超级系统管理员，不能进行删除或停用，无需定义任何权限即可操作所有功能。其余操作员可按模块进行操作权限设置。

CableExpert安装步骤

1、下载并打开安装数据包，双击应用程序，进入安装界面

2、弹出安装界面窗口，阅读安装向导，点击下一步按钮进入下一安装界面

3、点击阅读安装许可协议，点击并勾选我同意安装许可协议按钮，点击下一步按钮

4、弹出新窗口，选择默认程序安装，点击下一步按钮

5、需要输入公司名称，也可以随便输入一个名称

6、点击浏览按钮，选择安装应用程序文件夹，选择安装路径，然后点击下一步

7、可以根据自己的需要选择安装组件

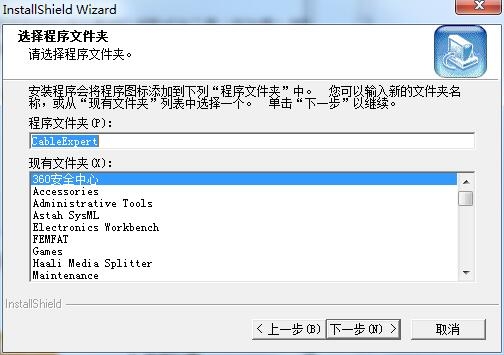

8、点击浏览按钮选择安装文件夹创建名称，可以输入更改文件夹名称，然后点击下一步按钮

9、等待安装进度条加载完成

10、弹出完成安装界面，点击“完成”按钮即可

CableExpert使用说明

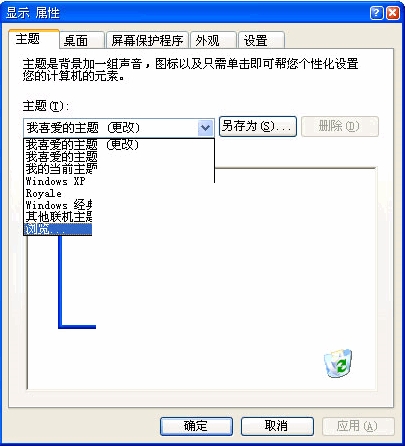

1、由于本软件采用框架式结构。如果采用winxp默认的界面风格，因该界面风格的窗口标题为宽边，所以在使用本软件时其窗口底部与左右两侧的空边宽度不协调，影响界面美观，你可以在桌面上空白处单击鼠标右键，选择“属性”打开属性窗口(如下)，在主题下拉列表框中选择浏览，然后在本软件安装目录下的 “xpFace”文件夹中选择“WinXp小标题框主题”并应用即可;你也可以选择Windows经典样式或其它窗口标题较窄的界面风格。

2、你还可以在显示属性窗口中单击“外观”――“高级”，在“高级外观”窗口中的“项目”下拉框中选择“活动窗口标题栏”，然后将大小设为18，字体设为9，取消粗体显示确定即可。你可以在本软件窗口菜单中选择菜单的风格，以免足不同个人的风格爱好。

3、本软件采用独特的保护方式(请参见软件中的“严正声明”)，如果你使用破解软件，可能会给你造成经济及其它损失，但如果使用未注册的试用版软件或注册软件，除软件本身隐含的其它BUG外，不会出现随机计算结果。

4、如果软件提示“参数输入错误，请重新输入”时，请作好以下项目检查：

1. 核查输入的参数是否与已存在项目参数重复，如有重复参数将不能保存。

2. 核查输入的参数是否完整，是否有参数未输入。

3. 核查参数输入是否正确，如参数为全角或小数点为中文的句号等均可造成软件不能正常计算。

4. 用鼠标在相关参数输入框或选择框上悬停，查看提示，核查输入参数是否是软件可接受的参数。

5. 如出现非预期性错误，可将窗口关闭，然后再打开，一般可恢复正常。

5、需要暂停某个操作员的操作权限时，可停用该操作员;具“编辑权限管理”的操作员可清除或更改任何操作员(不含系统管理员)的口令。

6、如果数据增加时，选择“保存并新增”，选定“将内容复制到下一记录”复选框，则上一记录的数据可复制到下一记录，录入人员只需将数据稍作更改即可保存到数据库。如在信息查询内设置了过滤条件，需要显示所有记录时，点击“刷新”按钮，则查询条件将全部清空，并显示所有记录。

7、本程序计算出的绞入系数为最外层导体的绞入系数，并以此作为其它项目的计算基础，一般情况下能满足中低压电缆的设计需要及保障生产商的利益，如要计算平均绞入系数，需手动计算。点击窗口右下角的相关按钮，软件将自动打开相关的计算或设计，并将与其有关的参数导入到目标窗口。

8、复合绞计算可一次性计算出单股导体的绞合外径，复绞后的外径，复绞最外层绞入系数，两次绞合总绞入系数单多个你所需要的参数。点击窗口右下角的相关按钮，软件将自动打开相关的计算或设计，并将与其有关的参数导入到目标窗口。

CableExpert更新日志

多种创建模型的模板

CableExpert 提供了快捷的方法来创建模型：

支持创建Twinaxial Cable – Center Drain-Wrapping 模型

支持创建Twinaxial Cable – Center Drain-Longitudinal 1 模型

支持创建Twinaxial Cable -Center Drain-Longitudinal 2 模型

支持创建Twinaxial Cable – Dual Drain 模型

双接地导线：纵包和双接地导线的结构常常用于高速系统的设计(例如25G)，在这种设计中，信号导线和接地导线是否在一个水平面决定了Scd 的性能，但是在制作过程中，信号导线和接地导线很难做到标准的水平。CableExpert 提供了一种灵活的解决方案，帮助工程师评估信号导线和接地导线之间的水平偏差。

支持创建Twisted Cable-Shieldless Pair 模型

支持创建Twisted Cable – Pair 模型

支持创建Twisted Cable – Three 模型

支持创建LVDS Cable – 2 Wires 模型

支持创建IEEE – 1394 模型

支持创建Differential Cable 模型
