Cadence官方版是款经常被设计师们使用的电路设计工具。Cadence电脑版能够为用户的团队提供全面支持，以顶尖流程工艺助客户实现最高生产力和最高效率，设计出成功的硅片产品。Cadence提供了良好且交互的工作接口和强大完善的功能，和它前端产品Cadence、OrCAD、Capture的结合，为当前高速、高密度、多层的复杂PCB设计布线提供了最完美解决方案。

Cadence模板介绍

一、 Allegro PCB Designer

二、Allegro Design Authoring

三、Cadence OrCAD Capture CIS

四、Cadence OrCAD PCB Designer

Cadence软件特色

1、图形化、平面化和层次化设计能力提高了原理图设计效率;

2、与强大的元件信息系统(CIS)高度集成，促进优选器件和已有器件库的重用，可以加快原理图设计进程，降低项目成本;

3、便于查找元件，并与MRP、ERP、PDM数据库实现高度集成;

4、为用户提供超过200万的免费元件库，便于灵活选择设计元件;

5、集中管理物料编号和器件信息;

6、可进行数据流程、封装以及互联的在线设计规则检查;

7、用户可以对元件、连线、网络、引脚和标题框进行灵活的编辑和定义;

8、可以导入和导出所有常用的设计文件格式;

9、宏记录器可用于复杂的原理图编辑和定制过程的录制。

10、对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析，而且可进行参数扫描分析和统计分析。

Cadence安装步骤

1、在本站下载安装包

2、使用压缩软件进行解压(推荐使用winrar)

3、点击exe文件开始安装

4、安装过程一路”NEXT”, 安装完。

5、接下来点击“Product Installation”，进行Cadence主体程序的安装

6、安装过程一路”NEXT”, 安装完。

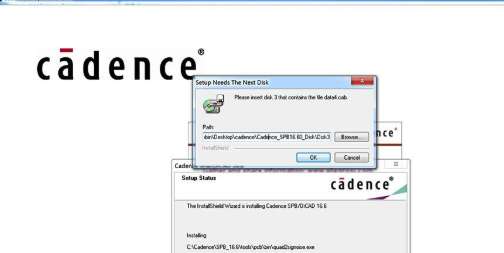

7、如果你没有按照前面所述，将所有的压缩文件提取到同一目录，在安装的过程中会弹出提示你指定安装源的对话框，只需点击”Browse…”选择对应的安装源即可

8、安装完毕

Cadence使用方法

原理图编辑环境的设置方法

1、首先打开原理图编辑界面，“开始”→“所有程序”→“Cadence” →“Release 16.3” →“Design Entry CIS”，弹出Cadence Product Choices选项框，编辑原理图我们选第一项“orCAD Capture”，这样我们就进入了原理图编辑界面，在未对其设置之前，全部参数都是默认的;

2、要对参数进行个性化设置，首先就是对图纸参数就行修改了。“Options”→“Preferences…”弹出了图纸设置对话框，可以修改“Miscellaneous”“Text Editor”“Board Simulation”“Colors/Print”“Grid Display”“Pan and Zoom”“Select”等七大选项;

3、Colors/Print选项卡是设置各种打印的颜色和原理图件的颜色，我们可以选择自己喜欢的颜色，在这里我们采用默认颜色，不做修改;

4、Grid Display是设置格点选项，我们可以对格点的显示，显示状态等分别设置，左边的区域是对原理图编辑工作区设置的，而右边部分则是对编辑元件的设置;

5、Miscellaneous是对杂项的设置，譬如自动存盘，填充等。这里特别说明一点，选项Wire Drag如果不勾选的话，那么不同元器件的引脚不能通过0距离自动连接，建议勾选;

6、其他选项卡Board Simulation电路板仿真、Pan and Zoom缩放窗口的设置比例、Select选取图件模式、Text Editor文字编辑等我们都可以自己尝试修改自己喜欢的风格。

Cadence常见问题

问：Cadence怎么输出bom?

答：1、首先切换到文件目录标签，单击工程文件名

2、然后选择Tools->Bill of materials...

3、跳出的窗口中勾选Open in Exel，点击OK.

4、稍等片刻即可看到生成的BOM表。

问：Cadence怎么保存原理图中已有封装到自己库?

答：1、首先，点击file-open-project...打开已有原理图

2、在file目录，展开。找到design cache文件夹。里面有这个原理图所用到的所有symbol文件。

3、找到所需要的symbol，右键复制

4、找到自己的库文件夹，右击粘贴即可。至此，就完成了将已有原理图中symbol加入到自己库的操作。
