纵横断面测量数据处理软件最新版是款界面简洁易懂，占据内存不大的数据处理工具。纵横断面测量数据处理软件官方版主要是为了针对纵横断面的测量进行研发推出，包括了对数据的方式，处理的特点、使用的数据格式等进行快速的选择。纵横断面测量数据处理软件主要用于对纵横断面的测量，高效地对水准仪、全站仪、RTK等多类型采集的纵横断面数据完成检查、计算、绘图等工作。

纵横断面测量数据处理软件软件功能

软件适时高效地对水准仪、全站仪、RTK等多类型采集的纵横断面数据完成检查、计算、绘图等工作，特别是对RTK采集的横断面数据可“一步成”改算为不同行业的标准数据格式

使得外业采集的堤防、沟渠、道路等断面数据的处理及应用成为一体化，达到了通过网络向设计人员实时提供基础资料

软件将autocad的绘图指令及其断面数据形成*.dxf交换格式，在autocad环境下调用编辑成图，形式可灵活多变

设计人员利用该软件形成的数据、图形文件，再根据设计要素(如设计水位、设计堤顶高度、填高等)，即可进行断面、土方与水文等多方面绘图计算工作

纵横断面测量数据处理软件软件特色

可以快速的提高对数据的采集

也支持的对断面的数据进行快速的采集

也可轻松的即可实现全数字化的作业

可以选择断面测量的方式

可以对绘图参数进行设置

可以对选项实例进行快速的选择

可以对名称和代码进行快速的设置

纵横断面测量数据处理软件安装方法

1、这本站将您需要的附件包进行快速的下载，解压之后，点击纵横断面测量数据处理软件.exe进行快速的安装;

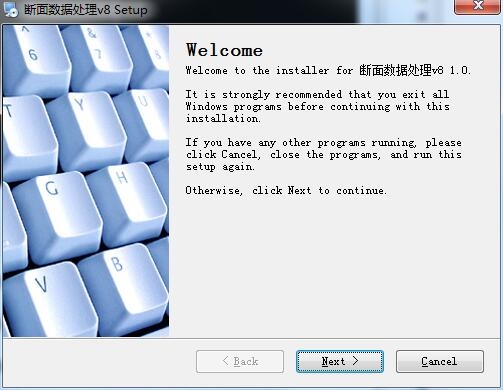

2、进入软件的好友安装向导界面，点击Next;

3、点击我接受软件的许可协议中的使用条款，点击Next;

4、需要对用户信息进行输入，点击Next;

5、对软件的安装位置进行选择，默认位置“C:program Files (x86)断面数据处理v8”，建议安装在D盘，点击Next;

6、对菜单文件夹进行选择，默认文件夹“断面数据处理v8”，点击Next;

7、软件已经准备好了进行快速的安装，点击Next;

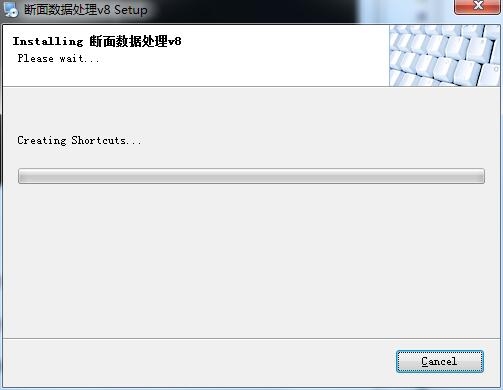

8、软件正在进行快速的安装，请耐心等待即可完成;

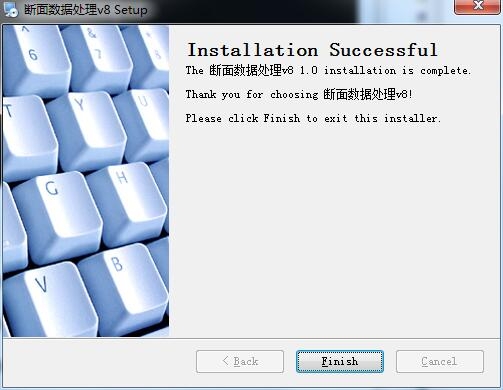

9、纵横断面测量数据处理软件已经安装完成，点击完成;

纵横断面测量数据处理软件使用步骤

1、对于全站仪测量的断面数据，在设定好“项目名称”和“操作者”后，需要先点击“读入全站仪测量数据”按钮，导入*.Dat格式的测量数据，如果需要在断面数据文件显示中桩高程数据，再点击“读入中桩高程数据”按钮，读入线路中桩高程，然后点击“计算断面数据并显示”按钮，显示计算结果，最后点击“保存断面数据”以及生成CAD格式断面线图，分别保存断面数据和生成*.dxf格式的图形数据文件。当然也可以忽略中桩高程数据的导入，最后在保存断面数据

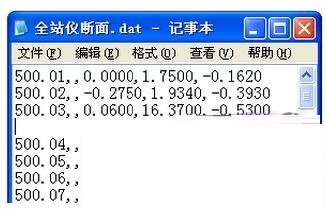

文件中，断面高程显示默认值0。 其中全站仪测量的断面数据格式如下所示

每一行的数据可以以逗号或者空格隔开，行和行之间允许空行存在，第一列为点名，允许数字和字符，但是小数点前面数据必须一致，小数点后面需要保持两位数据。第二列和第三列为点坐标，根据全站仪测量断面的习惯，第二列控制横向偏移量，第三列是表示距离线路中心的距离，数据一般是左负右正，第四列高差。

2、在处理GPS RTK采集的断面数据时，操作流程和前面处理全站仪测量断面数据基本一致，就是将先点击“读入全站仪测量数据”按钮换成点击“读入GPS测量断面数据”。最后如果要生成*.dxf格式的图形数据文件，必须先读入高程数据。 导入的GPS RTK采集的断面数据格式如下：

其中，第一列为第一列为点名，允许数字和字符，但是小数点前面数据必须一致，小数点后面需要保持两位数据。第二列为无意义列，为利于数据结构而保留。第三列表示距离和备注，允许是数字和字符，但是数字必须含两位小数，字符必须在数字后面。根据线路测量习惯，线路左侧距离为负，右侧距离为正，第四列为GPS RTK高程。

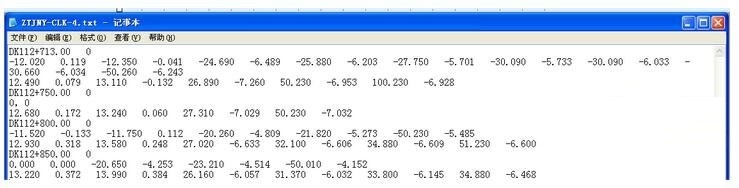

3、如果已经编辑好的断面数据，只需点击“读入中桩高程数据” 按钮和其“读入既有断面数据”按钮，导入相关数据，最后点击”生成CAD格式断面线图”，就可获得*.dxf格式的图形数据文件，其中既有的断面数据格式如下

需要注意的是点名后面的“0”可要可不要，如果左侧或者右侧无测量数据，则必须要输入一个“0”。

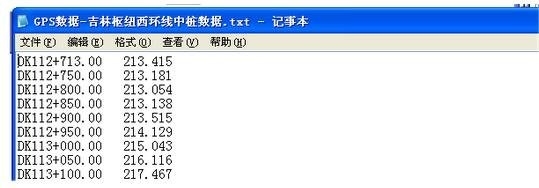

4、导入的中桩数据格式如下：

其中中桩的数据点名不必和前面导入的断面测量数据的点名一致，中桩数据个数也可以断面数据个数不一致。但是

中桩数据的排列顺序必须一致前面导入的断面测量数据的点名顺序一致。

5、”生成CAD格式断面线图”如下所示。

纵横断面测量数据处理软件注意事项

1、 在导入的原始数据中，如果两个点的距离一样，需要测量的数据排在一起，便于断面数据的正确生成。

2、 在使用过程中，一次导入的数据不能多于9600行，一次导入的断面个数不能超过160个，每个断面单侧数据不允许超过30个点。

纵横断面测量数据处理软件更新日志

将bug扫地出门进行到底

优化用户反馈的问题，提升细节体验
