StrucKit官方版是一款适用范围广、界面精美的地质构造应力分析软件，StrucKit最新版主要有统计设置、边界统计、应变椭圆和网格浏览四种操作功能，图像还可以在网格浏览和图片显示之间进行转换，可以给用户更多方面的数据信息。StrucKit集成了反向轮法测应变的使用、FRY法测应变的使用、网格法测应变场的使用等功能。

StrucKit功能介绍

1、反向轮法测应变的使用

运行StrucKit软件，在任务窗口中选中“反向轮法测应变”上面的图标，然后单击确定。进入反向轮法测应变窗口。

在反向轮法测应变窗口中，打开“操作/边界统计”菜单，进入边界统计过程，软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

2、FRY法测应变的使用

运行StrucKit软件，在任务窗口中选中“FRY法测应变”上面的图标，然后单击确定。进入FRY测应变窗口。

在FRY法测应变窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的中心点坐标数据文件，单击“打开”按纽，返回上层窗口。

3、网格法测应变场的使用

运行StrucKit软件，在任务窗口中选中“网格法测应变场”上面的图标，然后单击确定。进入网格法测应变场窗口。

在网格法测应变场窗口中，打开“文件/打开数据”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.dat;*.txt等。选中需要使用的网格法变形前与变形后的坐标点数据文件，单击“确定”按纽，返回上层窗口。

4、产状优势方位的使用

运行StrucKit软件，在任务窗口中选中“产状优势方位”上面的图标，然后单击确定。进入产状优势方位窗口。产状优势方位窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的构造面理或线理数据文件，单击“打开”按纽，返回上层窗口。

5、节理玫瑰花图的使用

运行StrucKit软件，在任务窗口中选中“节理玫瑰花图”上面的图标，然后单击确定。进入节理玫瑰花图窗口。

在玫瑰花窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的节理数据文件，单击“打开”按纽，返回上层窗口。

运行StrucKit软件，在任务窗口中选中“岩组图”上面的图标，然后单击确定。进入岩组图窗口。

岩组数据也可以直接在岩组图窗口上的表格内输入，打开菜单“操作/产状数据”可以切换到表格界面。输入完后，打开菜单“操作/选项”，进入岩组选项窗口，完成窗口内的输入，见图四。数据与得到的极点图或极点等密图可用菜单“文件/保存数据”与“文件/保存图象”进行保存。可用菜单“文件/打印图片”在程序中直接打印图片。

StrucKit软件特色

1、三点法求产状的使用

运行StrucKit软件，在任务窗口中选中“三点法求产状”上面的图标，然后单击确定。进入三点法求产状窗口。

在三点法求产状窗口中，可以直接输入面状构造的三个控制点坐标，也可以单击“打开”按纽从文本文件输入控制点坐标。单击“计算”按纽进行计算，可以在产状栏中输出计算结果。单击“保存”按纽可以保存坐标点数据和计算结果。

2、岩层真厚度的使用

运行StrucKit软件，在任务窗口中选中“岩层真厚度”上面的图标，然后单击确定。进入岩层真厚度窗口。

在岩层真厚度窗口中，填入各项数据后，单击“岩层真厚度”按纽，可以直接计算出岩层真厚度，并显示在“岩层厚度”一栏中，单位与输入的测线斜距一致。

3、线条曲率的使用

运行StrucKit软件，在任务窗口中选中“线条曲率”上面的图标，然后单击确定。进入线条曲率窗口。

在线条曲率窗口中，打开“操作/图象二值化”菜单，对线条图象进行二值化，以便进行线条的追踪与拟合。在图象二值化阀值窗口中，输入阀值(0—255)，一般取128;如果图象颜色过浅，阀值就偏大一些，可以取200。实际操作中可以多试几次。

4、褶皱流变计的使用

在褶皱流变计窗口中，打开“文件/打开数据”菜单，输入能干层褶皱四分之一波长三等分点Y坐标值以及褶皱弧长、波长和平均厚度等参数。

StrucKit系统要求

CPU： Pentium 266 或以上

内存： 32M 或以上

显示器： 14寸 或以上，分辨率800x600 或以上

操作系统： 适用于Win98/2000/XP等Win32操作系统

StrucKit安装步骤

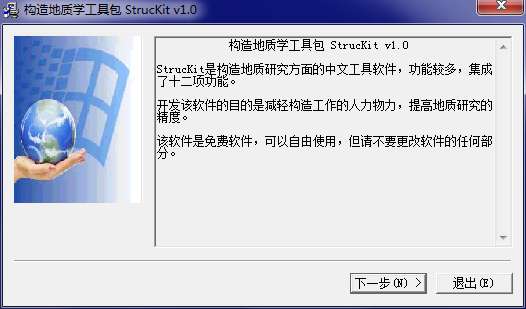

1、在PC下载网下载StrucKit官方版的压缩包，解压后，双击exe文件，进入安装界面，点击下一步

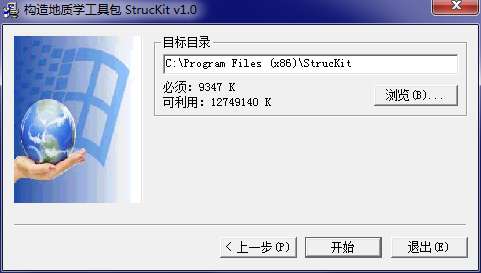

2、设置软件安装位置，点击浏览可以自由设置，建议大家选择安装在D盘，然后点击开始

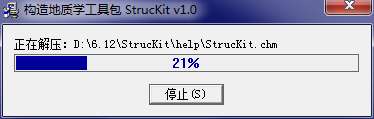

3、StrucKit官方版正在安装，我们耐心等待一下

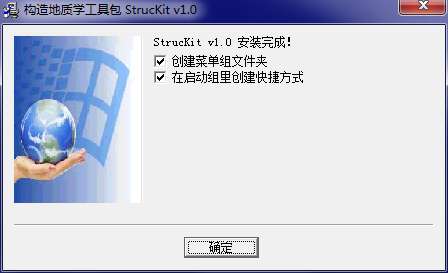

4、软件安装成功，点击确定结束安装

StrucKit使用方法

反向轮法测应变的使用

步骤1：

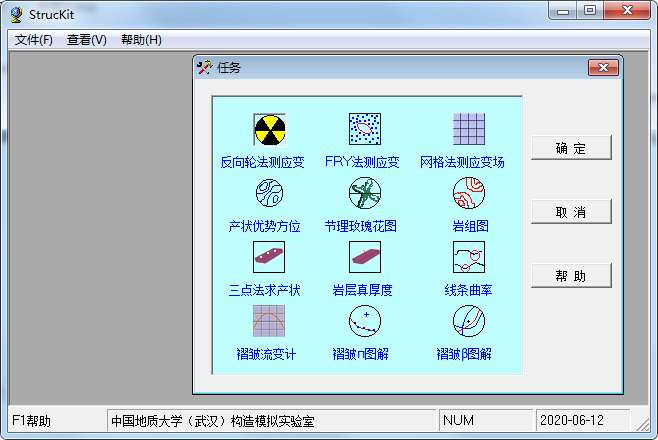

运行StrucKit软件，在任务窗口中选中“反向轮法测应变”上面的图标，然后单击确定。进入反向轮法测应变窗口。

步骤2：

在反向轮法测应变窗口中，打开“文件/打开图象”菜单，进入打开图形文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的图形文件格式有：*.bmp;*.jpg;*.jpeg;*.gif;*.wmf;*.emf等。选中需要使用的颗粒轮廓图形文件，单击“打开”按纽，返回上层窗口。

步骤3：

在反向轮法测应变窗口中，打开“操作/统计设置”菜单，进入统计设置窗口，该窗口中可以设置反向轮上的直线数目和反向转动的单位角度。统计设置的一般遵循的规律是：颗粒小，数目多，则直线数目可以少;反向转动角度5度左右;颗粒大，数目少，则直线数目要多;反向转动角度2度;这些设置可以根据得到的结果反过来调整，以得到最佳效果。单击“确定”按纽，返回上层窗口。

步骤4：

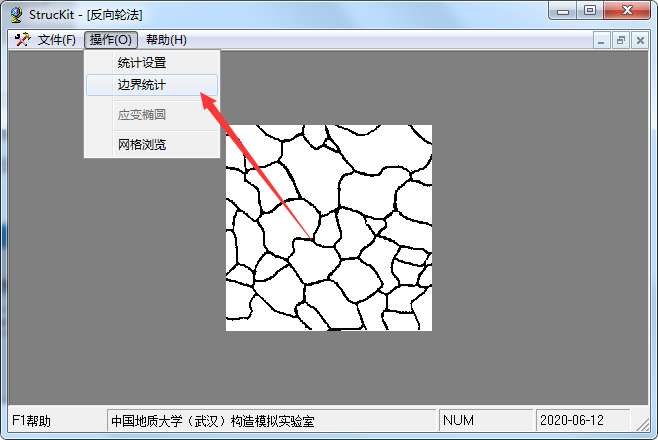

在反向轮法测应变窗口中，打开“操作/边界统计”菜单，进入边界统计过程，软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

步骤5：

在反向轮法测应变窗口中，打开“操作/应变椭圆”菜单，进入反向轮法图形结果窗口。该窗口中，可以调整拟合曲线的次数，一般遵循的规律是：曲线拟合次数一般在3—5较好，使拟合曲线接近于正弦或余弦形态，曲线最高点与最底点的角度值相差近于90度。单击“曲线拟合”按纽，颗粒边界数目与角度关系便拟合出来;单击“应变椭圆”按纽，颗粒变形的应变椭圆被显示出来。单击“保存图象”按纽，可以保存按纽右边显示的图象，图象可以是拟合曲线或应变椭圆。

步骤6：

在反向轮法测应变窗口中，打开“操作/网格浏览”菜单，可以进行颗粒边界数目数据的查看;打开“文件/保存数据”菜单，可以保存数据结果;打开“文件/保存图象”菜单，可以保存颗粒图形;打开“文件/打印图片”菜单，可以打印颗粒图象。

StrucKit更新日志

1. 优化的脚步从未停止！

2. 更多小惊喜等你来发现~
