pads layout四层板设置教程中文版是pads layout的教程资料,PADS Layout软件是专为由Mentor Graphic出品的电路图设计实现的EDA工具。感兴趣的用户赶紧来体验吧!

pads layout教程电子版简介

本节内容小编为大家带来的是PADS Layout教程之简明中文版PADS Layout四层板设置教程,该pads layout教程为pdf格式免费版,有需要的朋友可以点击本文下方相应的下载地址进行下载查阅。该pdf格式pads layout教程内容完整详细,如果你正好需要一份PADS Layout四层板设置教程,那么相信它会是你不二的选择!

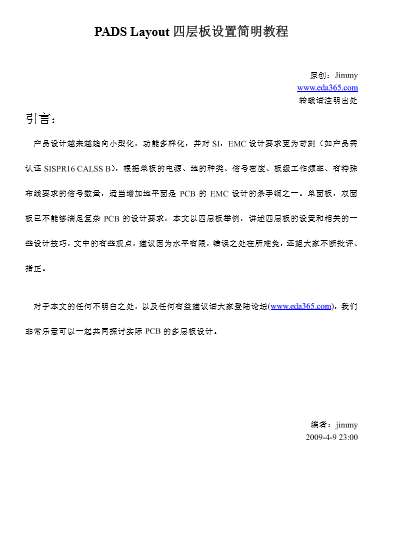

pads layout教程高清版内容节选

一, 层的设置

层数到底要用四层还是六层,或多层主要取决于功能实现,从 EMC 的角度,需要考虑关键信号网络(强辐射,容易受干扰的弱信号)的屏蔽或隔离。

本文以四层板为例。中间两层为电源平面和地平面。

1, 层定义

打开新建的 PCB,单击【Tools】/【Layer Definition】 ,出现【Layer Setup】定义层命令对话框。

……

点 Modify 按钮,在出现的 Modify Electrical Layer Count 更改层数的对话框中填入:4 ,代表此设计为四层板。同理,填入:6 或更高的数字代表六层板或多层板。

选择 OK,重新指定层(Reassign Electrical Layers)对话框将出现,在这个对话框中你可以重新指定原来的层对应现在的新层, 如原来的 TOP 定义为 Layer1, Bottom 重新定义为 Layer4。这里直接选择 OK 即可。

……

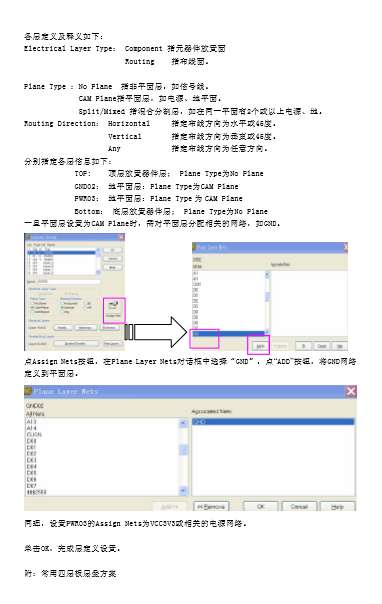

各层定义及释义如下:

Electrical Layer Type: Component 指元器件放置面Routing 指布线面。

Plane Type :No Plane 指非平面层,如信号线。

CAM Plane指平面层,如电源、地平面。

Split/Mixed 指混合分割层,如在同一平面有2个或以上电源、地。

Routing Direction: Horizontal 指定布线方向为水平或45度。

Vertical 指定布线方向为垂直或45度。

Any 指定布线方向为任意方向。

分别指定各层信息如下:

TOP: 顶层放置器件层; Plane Type为No Plane

GND02: 地平面层:Plane Type为CAM Plane

PWR03: 地平面层:Plane Type 为 CAM Plane

Bottom: 底层放置器件层; Plane Type为No Plane一旦平面层设置为CAM Plane时,需对平面层分配相关的网络,如GND。

二,布线

因为设置了平面层负片设计,我们不用在平面层画灌铜框,只要是连接到 GND 和VCC3V3 网络的管脚,只要从管脚拉出线后打过孔就能连接到地平面。

三,设计验证

布线优化,丝印调整后,需要对设计进行验证。

执行【Tools】/【Verify Design】,检查安全间距和连接性。
