GC-PLACE软件是一款功能强大，非常专业的SMT编程工具，也是目前市面上最流行的SMT编程工具，欢迎有需要的朋友来下载试用。

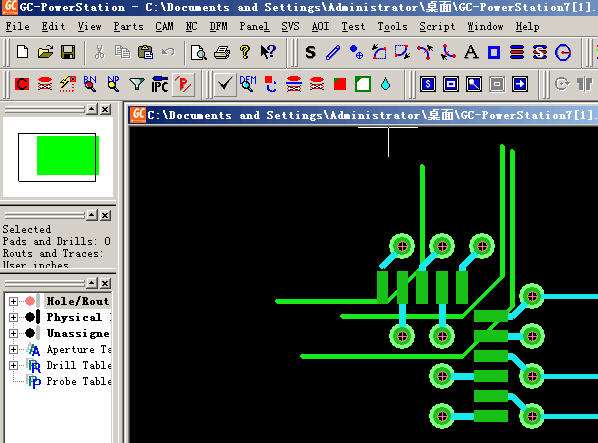

GC PLACE软件介绍：

1.自动将焊盘转化成组件只需３秒.异性组件手动转换更会让你感觉到他的强大

2.再加上简单的BOM输入.数据比对.让人有种得来全不费功夫的感觉.

3.自动识别各种Gerber格式

4.整理完的坐标可以存成*.CSV格式等等

6.自动分析丝印与组件连接.准确率可以做到80%

7.cad中心坐标导入.实现了完美的整合

GC PLACE免费版使用教程：

1.启动程序，在Layer List中载入丝印层边框层和焊盘层等Gerber文件

2.将选择的Gerber文件载入工作区，并按进板方向，设定坐标原点，计量单位(MM)等。

3.在Layer Status中，将丝印层边框层设为“V”，将焊盘层设为“E”：3.1选中某个元件如R1的两端焊盘，按“M”，再按“Shift+Ctrl+T”，Save as如1.CAP，旋转角度按实际情况选择，

3.2按“Shift+8”，再按“Shift+Ctrl+R”，在Batch Patterns对话框中选择Newly taught，然后在Scan and Replace对话框的Setup中，选择新的层

3.3将新的层设为“V”，3.4重复3.1~3.2步骤，将还未完成坐标辨识的不同封装、角度的元件进行相同处理，并处理完毕。说明：这一步骤无需再在Setup中选择新的层，直接点击OK即可。

4将丝印层和新建的层设为“E”，焊盘层设为“H”，

4.1按“Shift+8”，将十字光标线移至丝印字符如R的左上角，按“Z”，

4.2将十字光标线移至丝印字符如R的左上角，按“I”，在Identify Part(s)对话框中输入Rel信息栏显示的长和宽(注意计量单位)，并另存为如1.GWK，

5.将丝印层设为“V”，执行File-->Query，进行元件位号的确认、修改，以及BOM表合并，输出贴片元件坐标等相关数据。

至此，贴片元件坐标、旋转角度等相关数据输出完毕。用记事本或Exce打开进行处理即可。

GC PLACE安装方法：

1.下载并解压缩

2.安装软件
