辽2015J601楼梯图集是辽宁省建造标准设计研究院组织编写的一部适用于工业、民用建筑楼梯的设计、翻修参考资料，为用户提供最全民的楼梯设计图纸资料、最先进得设计技术和最科学的施工方法，设计师必备，有需要的朋友就来体验吧！

图集简介：

辽2015J601楼梯图集包括楼梯平面图、楼梯剖面图和楼梯节点详图三部分内容。

楼梯平面图主要表达楼梯间的位置，平台的尺寸、梯段的尺寸，及各平台、楼层的标高。

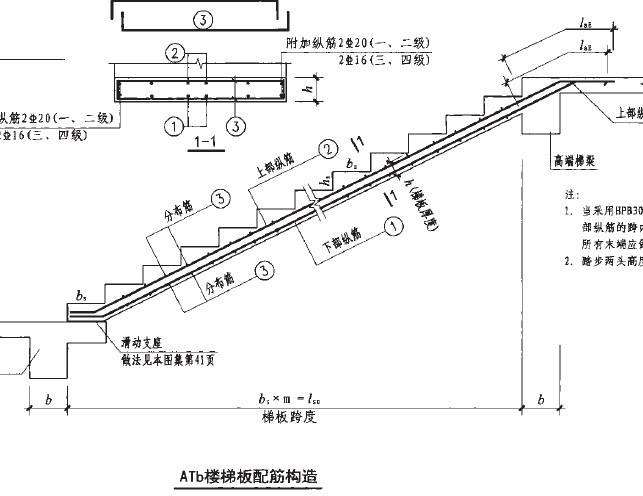

楼梯剖面图主要表达楼梯垂直方向的尺度，构造做法，及其楼梯间门窗的位置和高度。

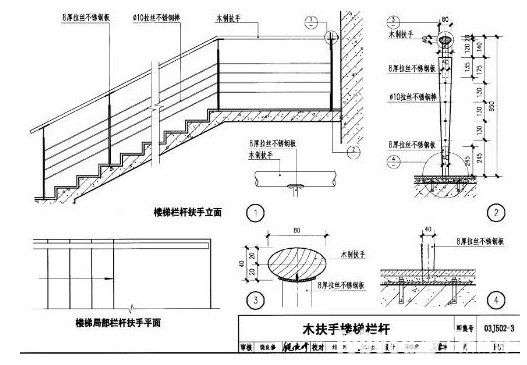

楼梯节点图主要表达楼梯扶手、踏步、栏杆的详细做法。 楼梯详图楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。

详情介绍：

1、 楼梯间的位置。

2、 楼梯间的开间、进深、墙体的厚度。

1、 常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。

2、 休息平台的形状、大小和位置。

3、 楼梯井的宽度。

6、各层楼梯段的起步尺寸。

7、各楼层、各平台的标高。

8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。识读方法

1、 了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。

2、 了解楼梯间的开间、进深、墙体的厚度、门窗的位置。了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。

3、 了解楼梯的走向以及上下行的的起步位置。

4、 了解楼梯段各层平台的标高。

5、 在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。二、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯 段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。楼梯剖面图的识读方法。
