迅捷cad编辑器专业版软件是一款特别好用的图纸编辑软件，在这里大家可以用它来进行制图，设计等，特别适合于工程建筑方面的朋友们使用，需要的话就来体验吧。

迅捷cad编辑器专业版介绍

兼容autocad设计软件，可支持工程建筑、机械行业等领域中工程图纸设计和编辑工作。并且比autocad更轻量，虽然总共只有几兆大小，但是功能一点也不含糊，拥有强大的cad图纸设计功能，并支持批量图纸转换、注释、快速测量和计算、墙体自动化等高级功能，可用于工程建筑、机械行业等领域中各种工程图纸设计和编辑工作。

安装教程

1、到本站下载安装包之后解压，双击“xunjiecadpro.exe”

2、确定安装路径，点击安装

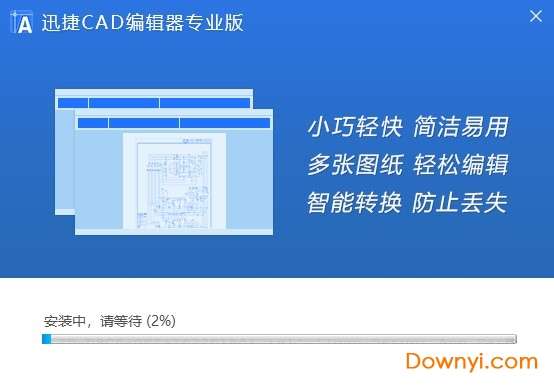

3、正在安装

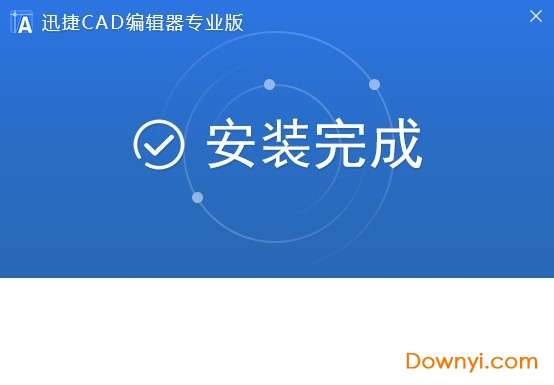

4、安装完成

迅捷cad编辑器专业版使用教程

cad无法复制到粘贴板怎么办？

第一种：命令行pasteclip提示

解决方法：

1、选中需要进行复制的cad图形，炸开文件，使用快捷键x（若文件过大，可选择多次炸开操作，避免电脑死机）通常情况下，再次重复复制粘贴就可以完成粘贴了。

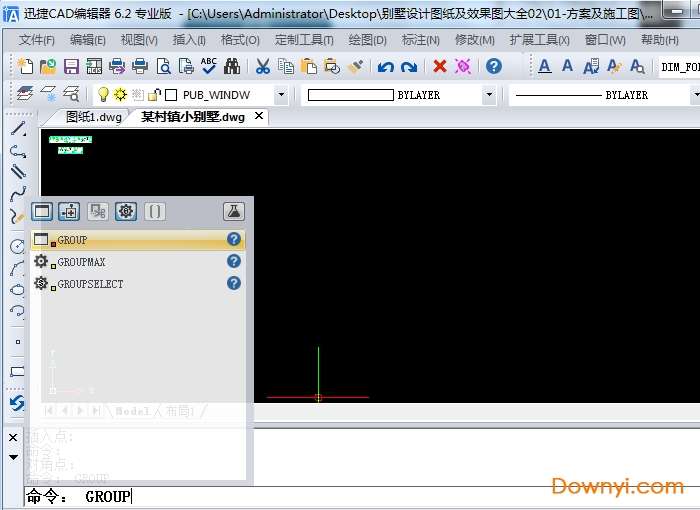

2、在软件下方命令行里输入“group”命令，按回车，即可弹出一个“组”对话框，选择组名文件，点击分解，点击确定即可解决问题。

第二种：线型较为特殊

解决方法：

鼠标选中要复制的图形，打开特性面板（ctrl+1），在对象类型列表中看是否有代理对象，如果有这类对象，也无法复制，代理对象在图块内也不行。

解决方法以下两种：

一种安装支持这些自定义对象的软件或解释器；

另一种就是将这些代理对象炸开x。有时图形不显示为代理实体，但选中后特性面板中对象类型是空的，此时复制粘贴也会提示无法复制到剪贴板，这种情况说明自定义对象识别错误，这种情况解决方法一样是炸开x或安装正确的软件。

第三种：图纸对象过大，无用块或数据过多

解决方法：

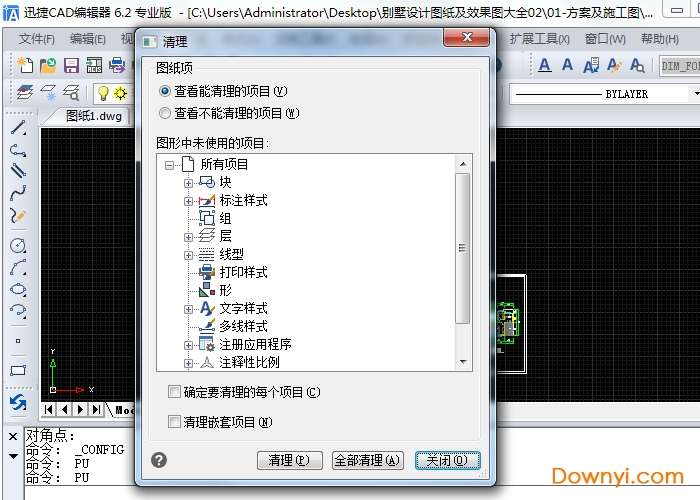

可以直接用cad软件中的清理工具将图纸中的无用数据进行清理。在命令栏输入“purge”命令（该命令主要功能是清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小），点击回车键。

看是否含有这类数据，若确实存在，可将其数据清理即可。

第四种：文件数据错误

解决方法：

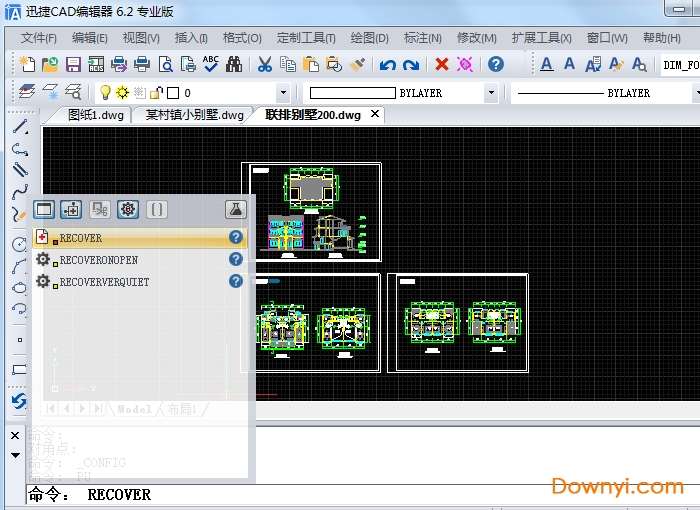

图纸文件中若错误数据，也有可能会造成cad无法复制到粘贴板的现象，如果通过上面的筛选没有找到无法复制的根源，可以使用cad中的修复功能，将图纸进行修复。

如何将pdf转换成可以直接编辑的cad图纸？

1、启动迅捷cad编辑器，点击【文件】-【打开】，在文件夹中找到并打开需要转换的pdf图纸。（迅捷cad编辑器可直接打开pdf格式文件，无需特殊处理）

2、pdf图纸打开后，请在菜单栏选择【vip功能】，我们可以看到cad软件的转换功能，这里有三个功能可以帮助我们将pdf图纸转换成cad直接编辑：

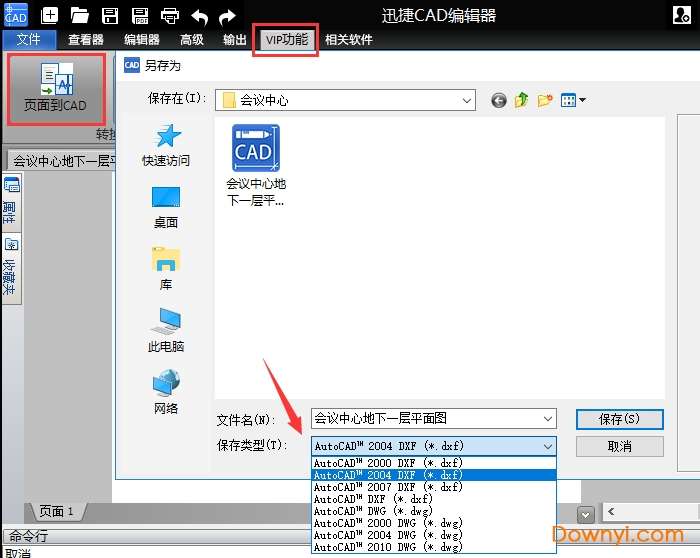

①【页面到cad】：页面到cad功能，可以帮助我们将pdf图纸、jpg图纸等多种不同格式的图纸转换成cad。选择该功能后，设置文件夹、保存类型和保存位置，就可以顺利将pdf图纸转换成cad。

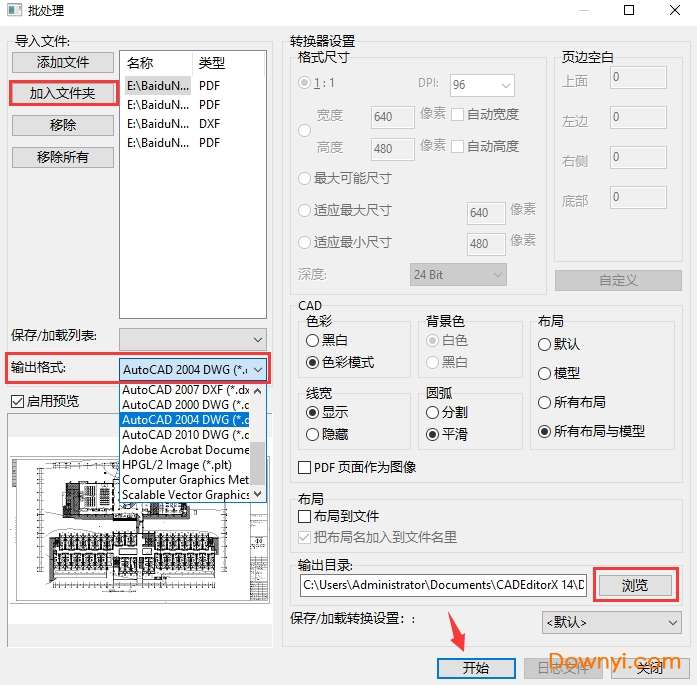

②【批量转dwg】：批量转dwg功能可以帮助用户将图片、pdf等格式文件转换成dwg格式，选中该功能后，可以批量添加需要转换的pdf图纸，批量将pdf转换成cad。

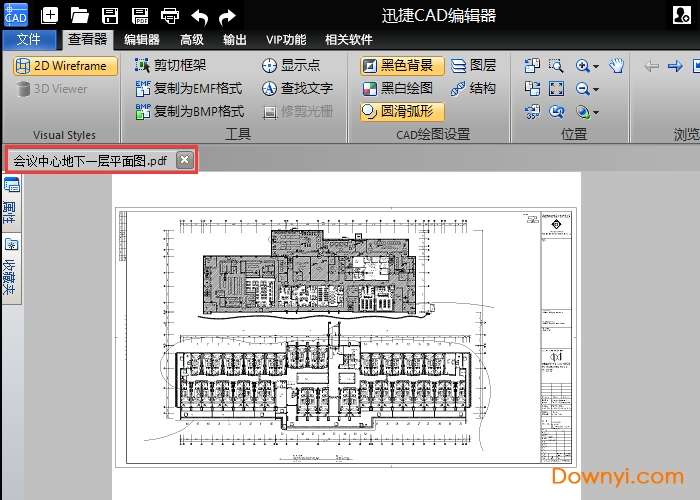

3、请打开转换后的图纸文件，由于转换前的pdf图纸是黑白绘图形式，且背景为白色，因此转换成cad图纸后，我们看到的也是白色背景的图纸，如果对此不适应，可以切换到查看器选项卡，选择【黑色背景】。

4、完成转换后，用户最希望的就是可以直接编辑cad图纸，我们可以验证下转换后的cad图纸是否可以直接编辑，选择你想要编辑的内容，可以看到选中部分已经变成虚线，证明可以编辑，接下来，用户就可以对其进行想要的cad制图工作了。

软件特色

编辑

不受非会员只能编辑2m以内文件的限制，大文件轻松编辑

资源

软件提供vip资源，会员轻松下载

图纸

适合各类图纸设计开发，兼容autocad软件以及众多功能

软件功能

1、cad图纸设计

2、批量图纸转换

3、批量图纸编辑

4、图块和外部参照

5、快速测量和计算

6、3d模型生成

7、高级注释功能

8、自动联动修改

9、墙体自动化

10、多维坐标系统

11、智能标高标注

12、高级文字编辑

13、全cad图纸兼容

14、lisp开发

15、海量图纸分享

16、高效编辑模式
