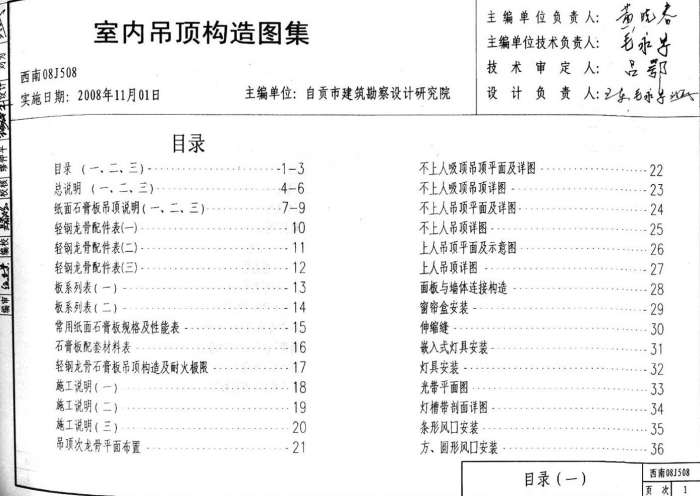

西南08J508是根据国家相关规定制定的室内吊顶构造图集，室内吊顶设计在建筑中是很重要的一部分，并且室内吊顶结构做法多种多样，本图集详细介绍了各种室内吊顶的设计构造，为建筑设计师提供参考。欢迎来体验。

图集介绍：

本图集适用于新建、改建、扩建的民用建筑室内装修中吊顶的装修构造、

本图集供建筑设计、室内设计的人员设计时选用。

室内吊顶结构做法：

房子顶棚是现代室内装修处理的首要部位，其方法有悬吊式和直接式两种。

顶棚有两大系列处理，一是以金属材为骨架系列，一是以木龙骨为骨架系统。处理上可分为明架（骨架露出）及暗架（骨架躲藏）两种方法。

悬吊式顶棚由三有些构成：即吊杆或吊筋（镀锌铁丝、钢筋、螺栓、型钢、木方等）、龙骨（木质、轻钢、铝合金）及面层（各种抹灰、各种罩面板和装修板材）。

1）U型轻钢吊顶龙骨结构

U型轻钢龙骨是以镀锌钢带、铝带、铝合金型材或薄壁冷轧退火黑铁皮卷带为质料，经冷弯或冲压而成的顶棚吊顶骨架支承资料。

结构：U型轻钢龙骨分为主龙骨（大龙骨）、次龙骨（中、小龙骨）及衔接件三有些。

功用：主龙骨是轻钢龙骨系统中首要受力构件；次龙骨的首要功用是同饰面板固定；衔接件是衔接主、次龙骨，构成一个骨架的首要部件，通常配套运用。

2）铝合金吊顶龙骨结构

铝合金吊顶龙骨是以铝带、铝合金型材经冷弯（在常温下曲折成型）或冲压而成的顶棚吊顶骨架，请求具有必定的强度和刚度。

铝合金吊顶龙骨用于活动式装置吊顶的明龙骨，其断面形状为“T”型，首要由主龙骨、次龙骨及吊挂件三有些构成。

主龙骨旁边面有长方形孔和圆形孔，方形孔供次龙骨交叉衔接，圆形孔供悬吊固定。

3）木质吊顶龙骨结构

以原料轻、强度高、有较佳的弹性和耐性、耐冲击和振荡、易于加工，对电、热和声音有高度的绝缘性。以及报价低，装置施工简洁，而宽泛遭到期待。

木龙骨的装置施工关键为：

（1）弹出吊顶标高线和吊点。

（2）按天花板面积和形状巨细，在地面大将木龙骨架铺钉好。

（3）在吊点方位，用冲击电钻钻孔，然后装入膨胀螺栓，或许用膨胀螺栓。或许用膨胀螺栓将小木方（木条）固定于楼板底部。

（4）装置吊杆或镀锌铁丝。若用镀锌铁丝悬吊，可直接固定在膨胀螺栓上，若用木龙骨作吊杆，则可将木龙骨一端固定于楼板底部的小木方上，另一端固定在水平木龙骨架上。

（5）装置木龙骨架。

（6）调平。依据水平标高线，将木龙骨架调平，然后将镀锌铁丝或吊杆与木龙骨架固定结。

（7）较正与清理，水平木龙骨架固定后，应再测一次。
