软件标签: Detail 工程建筑 结构设计软件

Detail钢结构细部设计这个软件是一些土木行业经常会用到的建筑软件，对工程的大概预算有一定的参考和帮助，有设计简支梁、截面、节点、单跨梁、锚栓、基础和插入法求值等功能。有需要的朋友快来体验哦！

Detail钢结构细部设计软件介绍

这是关于结构细部的设计程序，它包含：截面特性、简支梁、拼接节点 、锚栓、单跨梁、组合梁、钢管混凝土柱等内容。主要针对钢结构设计人员设计计算一些结构细部构件、节点等，同时为计算提供工程记录、打印计算书等内容。对提高设计速度、结构快速设计有很大的帮助作用。 另外，对于工程的概预算也有很大的参考和帮助作用。 新增计算书预览、页面布置等等。

 detail软件特色功能

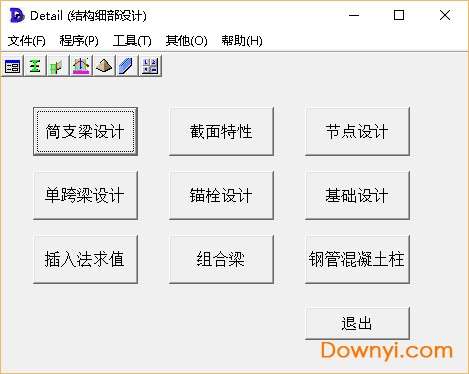

1、主界面

主界面只是一个引导平台，作为各模块的整合，并非执行文件。但必须通过此平台方能进入到各模块。包括截面特性、简支梁、拼接节点 、锚栓、基础设计、单跨梁、组合梁、钢管混凝土柱、双向插入法求值。关闭时主界面时程序全部关闭。。。

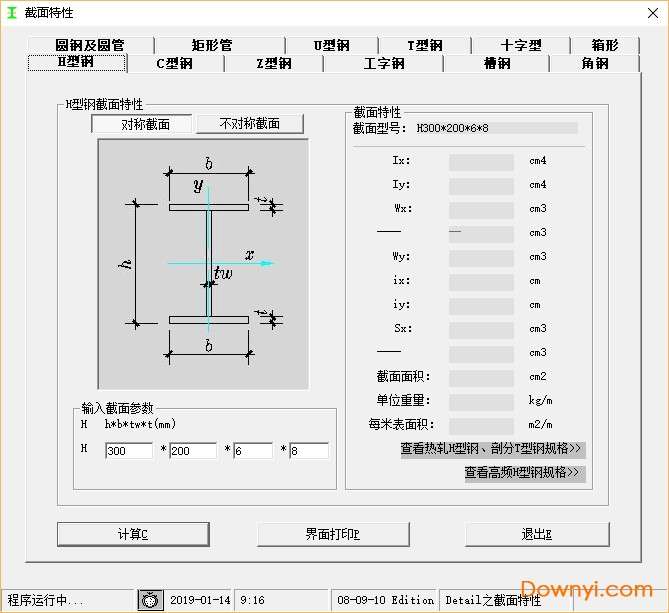

2、截面特性模块

截面特性是钢结构设计和钢结构预算中使用频率最高的模块之一。它可以很方便地用于计算截面的特性。给设计和预算做有力的参考。

目前可以计算的截面：H型钢、C型钢、Z型钢、工字钢、槽钢、角钢、圆钢和圆管、矩形管。

日后还将补充很多其他形式的截面，如组合截面、异性截面等。添加市场常用规格以及自定义的一些截面等等。

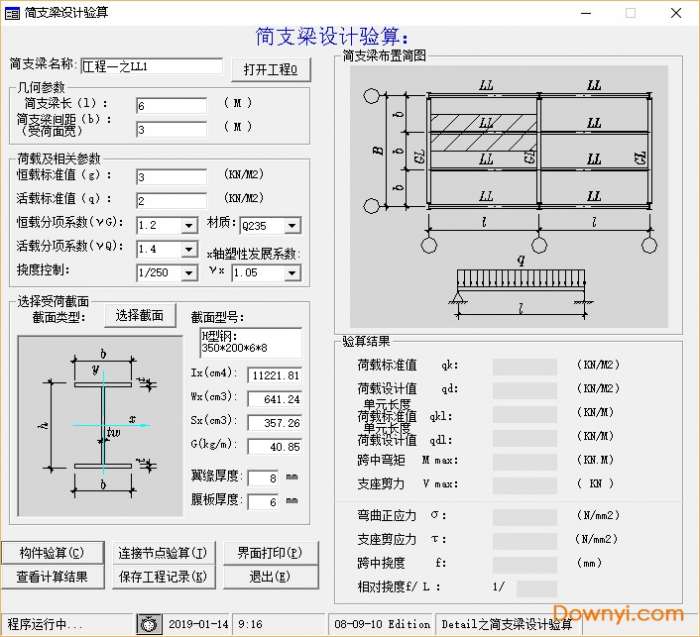

3、简支梁设计模块

简支梁模块最适合于楼板次梁的计算。当然简支构件同样可以使用，但在控制侧向稳定时需另行考虑。简支梁的设计中尚未考虑梁的侧向稳定，但是作为楼板的次梁由于其上部有楼面可以对受压翼缘有控制稳定作用，所以按此计算是满足要求的。

构件的截面形式由以前的H型钢扩展到包含矩形管、槽钢、工字钢等形式，可以多些选择。这也是几种比较常用的形式，如采用其他形式（如圆管、组合构件等）可以选择“自定义”型。

简支梁模块与单跨梁模块的区别之一在于“简支梁”已经考虑了梁的自重。

4、节点设计模块

主要用于轻钢梁柱、梁梁（柱柱）连接节点计算。主要验算的内容：螺栓的抗拔能力、抗滑移、端板厚度、节点域板剪应力、腹板抗拉强度等。

目前只适合于2-10排螺栓的节点。

5、单跨梁设计模块

用于单跨梁的设计计算，梁端的支承形式可以为简支、固定、悬挑，单跨梁截面为常用形式：H型钢、工字钢、槽钢、矩形管等。荷载作用形式：集中力、均布力。根据以上条件，大约可以用于计算50多种单跨梁情形。

本模块中尚未计入梁的自重，在应用时需加以注意。同时要特别注意输入的荷载的单位。

程序历史更新记录

（仅记录主要的变化信息）

★2001.10.18 程序的原始雏形，截面特性H型钢的计算

★2001.12.24 正式使用程序计算截面特性，H型钢部分

★2002.01.06 添加C型钢、工字钢、槽钢、角钢、圆钢截面特性的计算

★2002.03.27 添加简支梁计算、插入法求值等

★2002.08.08 Detail发布，推广使用。

添加基础设计、节点计算、插入法求值、锚栓计算

★2003.10.08 添加Z型钢截面特性计算

软件说明补充

添加模块参考的书目

增加“保存工程”功能

调整“打印界面”的操作

★2004.04.02 添加单跨梁设计与计算

显示计算文件

添加组合梁、组合柱计算

添加截面的表面积的计算

添加高频钢的查询

★2007.06.01 修改截面特性中部分数值

程序瘦身操作，减小程序的大小

★2008.01.18 Detail网站及论坛开通

★2008.08.08 增加截面特性的T型钢、U型钢、箱型、十字型截面的计算

★2008.09.10 添加帮助文件

更换图标

统一截面特性的风格

调整计算书部分显示内容

添加简支梁、单跨梁的选择截面

detail钢结构细部设计使用说明

截面特性模块

★在各模块之间具有一定的相同性。比如T型钢和H型钢，当选择H型钢不对称截面，将b2、t2设定为0时即为T型钢；当选择带肋十字型，将h2、b2设定为0时即为H型钢；当选择翼缘外伸箱型截面，当b1=tw/2时即为箱型。等等

★U型钢截面特性：

在选择截面时，列表内的规格来自《冷弯薄壁型钢结构技术规范》，对应的特性数值与程序计算的数据有一定偏差。

按照规范为准则的要求，建议优先采用列表内的规格。

★在计算梁需要选择截面时，一定要确认已经选定截面，(点击需要的截面或者点击计算)，否则退出时有可能出现数据为0的情况。

★在计算梁选择截面时，如果选定的为Z型钢、角钢、圆钢等将不能导出数据，因这些截面在参与梁的计算时有所不同，如果仍然选择此类截面，程序将默认为“自定义截面”，所有的截面特性初始值为0.

简支梁使用和技巧

★在“选择截面”时，有部分截面暂时还没有加入简支梁的计算，比如Z型钢、圆钢、角钢，所以在选择这类截面时将无法得到数据，截面参数均为0.“截面型号”为“未选定截面”。

★如果不需要选择截面而直接输入截面参数时，需将“截面型号”改为“自定义”或“未选择截面”，否则显示的图形将不一致 。
