gb/t50065-2011交流电气装置的接地设计规范是一款机电类的建筑规范，建筑物中的电气设计一直是个不简单的问题，通过这款规范让你全面了解相关知识，明确标准化的工程。有需要的朋友不妨来下载！

交流电气装置的接地设计规范最新版介绍

本规范是根据原建设部《关于印发《二OO四年工程建设国家标准制订、修订计划》的通知》（建标[2004]67号）的要求，由中国电力科学研究院会同有关单位对原国家标准《工业与民用电力装置的接地设计规范》GBJ65-83进行修订而成的。本规范在修订过程中，修订组经过调查研究，广为搜集近年来随着电力系统的发展对电气工程中交流电气装置接地技术提出的新要求以及相关科研和工程的实践经验，在原有标准的基础上增添了许多新的内容。在认真处理征求意见稿反馈意见后提出送审稿，最后经审查定稿。

gb/t50065-2011规范总则

1.0.1为使交流电气装置的接地设计，在电力系统运行和故障时能保证电气装置和人身的安全，做到技术先进、经济合理，制定本规范。

1.0.2本规范适用于交流标称电压1kV以上至750kV发电、变电、送电和配电高压电气装置，以及1kV及以下低压电气装置的接地设计。

1.0.3交流电气装置的接地设计，应遵循规定的设计步骤，设计方案、接地导体（线）和接地极材质的选用等，应因地制宜。土壤情况比较复杂地区的重要的发电厂和变电站的接地网，宜经经济技术比较后确定设计方案。

1.0.4交流电气装置的接地设计，除应符合本规范外，尚应符合国家现行有关标准的规定。

修订的内容

1.对本规范的适用范围作了修订，由适用于35kV及以下，扩大到适用于750kV及以下电压等级。同时由于接地要求的不同将交流电气装置按系统标称电压的区别划分为高压（1kV以上至750kV）和低压（1kV及以下）电气装置；

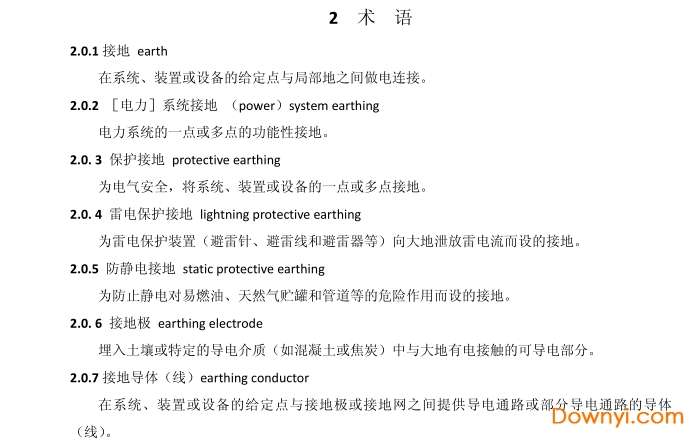

2.根据条文内容的修订，适当增加了术话：

3.规定了接地的种类。随着本规范适用范围的扩大，也将高压电气装置的保护接地的范围加以扩大：

4.提出了110kV及以上变电站接地网设计的一般要求。对有效接地系统变电站接地网提出了地电位升高的限值和均压要求。针对接地装置防腐蚀要求引入了铜和铜裂钢材料。补充了具有气体绝缘金属封闭开关设备（Gl5）变电站的接地以及发电厂和变电站雷电保护与防静电的接地要求：

5.对高压架空线路和电缆线路的接地作出了规定：

6.对高压配电电气装置的接地作出了规定：

7.参照IEC有关标准和现行国家标准提出低压系统接地型式、架空线路的接地、低压电气装置的接地电阻和保护等电位联结的规定：

8.参照IEC有关标准和现行国家标准提出低压电气装置的接地装置和保护导体的要求。

注意事项

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化管理中心负责具体管理，由中国电力科学研究院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，如有意见或建议请寄送中国电力科学研究院（地址：北京市海淀区小营东路15号，邮编；100192），以便今后修订时参考。
