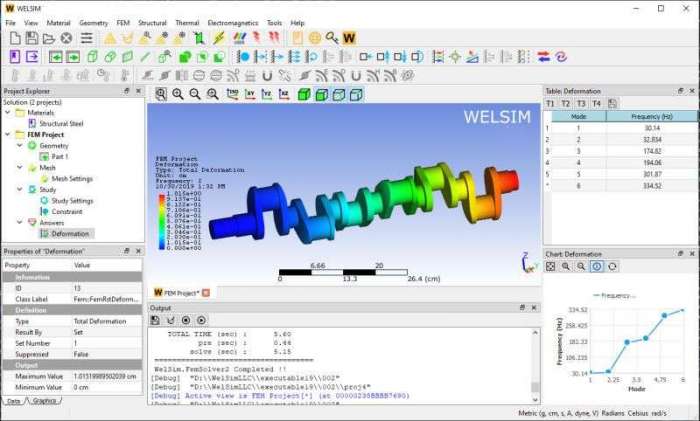

WELSIM是一款工程仿真软件，软件可以使广泛的工程和科学界以更大的信心和更低的成本进行仿真研究。WELSIM软件提供一体化用户界面和自集成功能，如预处理、求解器和后处理模块，帮助用户更好地进行建模。

工作流程

使用 WELSIM 很简单。以下是主要步骤：

1、创建 FEM 项目。当您单击工具栏或菜单上的“新建 FEM 项目”按钮时，会在树形窗口中创建一个新的 FEM 项目和相关的子对象。

如果没有提供材料项目，则会与 FEM 项目同时创建一个材料项目。

您可以创建多个 FEM 项目。

如果存在多个 FEM 项目，您可以通过双击项目节点来激活（设置当前）一个。激活的项目以粗体显示。

2、定义材料。您可以通过按“添加材质”按钮来创建新的材质对象。双击材质对象，可以编辑材质属性。

所有材料都在材料项目中定义。

解决方案树中仅显示一个材料项目。

3、导入或创建几何图形。您有两种方法来准备几何图形： 1） 从预定义的形状创建简单的 3D 几何图形，例如盒子和圆柱体形状;2） 导入 CAD 文件。

导入的几何图形支持 STEP 和 IGES 格式。

您可以通过设置 Scale 属性来调整导入几何图形的大小。

4、网格。单击“生成网格”按钮，您将自动将整个域与四面体单元网格化。

支持 Tet10（默认）和 Tet4 元素。您可以通过更改 Quadratic 属性在它们之间切换。

您可以通过更改“最大尺寸”和“网格密度”属性来调整网格密度。

将“Mesh Density”属性设置为“User Defined”，附加属性“Growth Rate”、“Segments per Edge”和“Segments per Radius”出现，这些属性允许您手动更改网格密度。

5、定义分析条件。您可以通过更改“FEM 项目”、“研究”和“研究设置”树节点的属性来定义模拟细节。

6、施加边界条件。您可以插入多个边界条件对象，定义边界条件的属性。

在几何范围属性中，您可以选择曲面或边。按 Ctrl 或 Shift 键可多选实体。

当边界条件选择有效时，注释会显示在图形窗口的左上方。

当您更改边界条件详细信息时，图表和表格视图窗口应相应更新。

7、解决。单击“计算”按钮，即可求解当前的 FEM 项目。

8、显示结果。求解模型后，您可以插入和评估结果对象。

9、分析完成。您可以保存项目。

系统要求

微软视窗 7 至 10；64 位

Linux：Ubuntu 16.04 LTS、CentOS 7、Fedora 27 及更高版本；64 位

3D 渲染驱动程序：OpenGL 3.2 或更高版本

物理内存 至少 4 GB，建议 8 GB 或更高
