15S412屋面雨水排水管道安装图集是一款适用于排水管道安装的图集，帮助建筑工作人员良好的方案与灵感，提升工作效率，也可以提高工作精准度，减小误差。有需要的可以来体验！

内容简介

本图集适用于新建、扩建和改建的民用建筑和工业建筑屋面雨水排水管道的选用与安装。管径范围为工程尺寸DN50～DN350（金属管道）或公称外径dn50～dn315（塑料管道）。

主要内容包括高密度聚乙烯管（HDPE）、聚丙烯（PP）、不锈钢管、涂塑复合管、高抗冲雨水管等建筑屋面雨水排水管道的主要技术性能、安装图及其注意事项、管道连接做法、管道附件和配件；室内密闭检查井、室外消能井安装做法。

本图集为首次编制的建筑屋面雨水排水管道安装图集，用于指导建筑屋面雨水排水中排水管道的设计选用、审图、监理、施工及验收。

目录1

总说明4

高密度聚乙烯管(HDPE管)

高密度聚乙烯排水管材主要物理力学性能、管系列14

HDPE管半有压、压力流屋面雨水排水系统示意图15

HDPE连接管的固定管卡与固定防晃吊架图16

方型钢导管与不同屋面的锚固安装图17

C型钢导管与不同屋面的锚固安装图18

HDPE横管用电焊圈的固定管卡、滑动管卡图19

HDPE横管用电熔管箍的固定管卡、滑动管卡图20

HDPE立管的固定管卡与滑动管卡安装图21

钢网架间HDPE悬吊横管安装图22

HDPE横管、立管管件组合连接图23

高密度聚乙烯配件24

高密度聚乙烯管件27

HDPE承插式热熔管材主要物理力学性能32

HDPE重力流屋面雨水排水系统示意图33

HDPE重力流热熔承口尺寸及热熔承插施工工艺34

HDPE重力流端面式柔性连接及翻边工艺35

聚丙烯雨水管(PP管)

聚丙烯(PP)承插式热熔雨水管材主要物理力学性能36

聚丙烯(PP)重力流承插式热熔固定连接37

聚丙烯(PP)承插式热熔管件38

不锈钢管

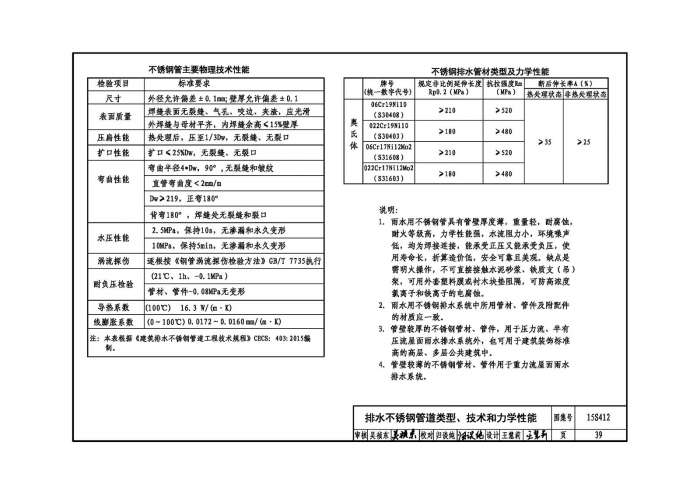

排水不锈钢管道类型、技术和力学性能39

不锈钢管半有压、压力流屋面雨水排水系统示意图40

不锈钢半有压、压力流雨水管道对接式氢弧焊连接41

不锈钢重力流雨水管道承插式氢弧焊连接42

不锈钢重力流雨水管道承插式橡胶密封圈连接43

U型管吊架图、双杆吊架图44

不锈钢雨水横管固定托架及防晃支(吊)架45

不锈钢雨水横管滑动吊架安装图46

不锈钢雨水立管加固与固定支架安装图47

不锈钢雨水管防脱加固、支墩与防晃支架安装图48

不锈钢半有压、压力流雨水管件图49

不锈钢重力流雨水管件图51

不锈钢雨水管承插式橡胶密封圈管件55

法兰式不锈钢波形膨胀节安装57

不锈钢线性温度补偿器安装58

铸铁排水管

柔性接口铸铁排水管材及主要技术性能59

A型B级双承管件柔性接口铸铁排水管半有压、压力流雨水系统示意图60

B-II型双承管件柔性接口铸铁排水管半有压、压力流雨水系统示意图61

W型柔性接口铸铁排水管半有压、压力流雨水系统示意图62

柔性接口铸铁排水管管卡图63

S型锚座及安装图70

C型锚座及安装图71

了型吊耳及安装图72

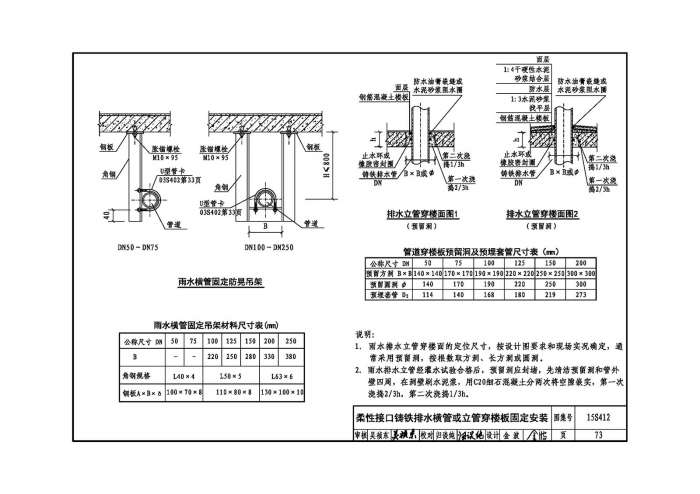

柔性接口铸铁排水横管或立管穿楼板固定安装73

柔性接口铸铁排水立管固定安装74

A型柔性接口铸铁排水管支墩、防脱及防晃支架图75

W型柔性接口铸铁排水管支墩、防脱及防晃支架图76

钢桁架悬挂柔性接口铸铁排水管安装77

A型双承柔性接口铸铁排水管管件78

B型双承柔性接口铸铁排水管管件80

W型柔性接口铸铁排水管管件81

涂塑复合管

涂塑复合管管材结构、规格和主要理化性能82

涂塑复合钢管沟槽尺寸及涂层修补图83

涂塑复合钢管沟槽连接图84

涂塑复合钢管沟槽管端保护环85

涂塑复合钢管沟槽管件86

高抗冲雨水管(HRS管)

HRS雨水管材主要物理力学性能88

HRS高层重力流雨水管道系统示意图89

HRS高层雨水管材图90

HRS管橡胶密封圈承插式柔性连接91

HRS管胶粘剂承插式固定连接和加强连接92

HRS管与柔性接口铸铁排水管转换连接93

HRS管固定支架大样图94

HRS管滑动支架大样图95

检查井

雨水排水接管室内密闭检查井图96

雨水排出口室外消能检查井图97

室外消能检查井结构配筋图98
