PCB Matrix IPC LP是一款工业上常用的计算pcb的软件，这款软件功能强大，可以准确的计算出各种数值，同时还能根据国家标准进行测算，非常好用，需要的朋友可以来试用使用哦！

PCB Matrix IPC LP Calculator介绍：

PCB Matrix IPC LP Calculator用于计算PCB的焊盘封装，再也不用为IC原件的封装制作发愁了！使用PCB Matrix IPC LP Calculator软件可以进行SMD器件计算、PTH计算和Connector计算等。快速、准确地设计出焊盘图形，焊盘图形符合IPC-7351标准，其命名符合IPC-7351A标准。并且可以导出所有eda软件工具的格式。

PCB封装计算器特色功能：

1、IPC标准的焊盘和器件设计

2、规范标准的器件和库的名字

3、创造，管理，和使用正确的库文档

4、大量的PCB库文件的自动生成

PCB Matrix IPC LP Calculator软件使用方法：

（1）SMD器件计算器

点击软件“SMD计算器”图标，进入SMD器件图形焊盘计算模式，在该模式下，列出了所有IPC-7351标准的SMD器件图形焊盘。

在实际制造器件的焊盘图形时，只要根据器件的实际类型进行选择就可以了。例如如果要制作一个QFP器件的焊盘图形，选择QFP就进入焊盘图形计算器。

首先根据器件的安装环境，设置环境变量，例如Toe、Heel、Side等参数。也可以选择IPC-7351标准中默认的Most、Nominal、Least等三种安装环境变量。

然后根据器件手册上的器件数据，例如Pin间距、Pin数、器件体尺寸、厚度、Pin跨距等参数，填入到相应的项目中，就可以自动得出器件的焊盘图形，并且该焊盘图形符合IPC-7351规范要求，这就保证的焊盘图形的完全正确，以及可以提高后续焊接的可靠性。同时焊盘图形还根据IPC-7351A规范自动命名。

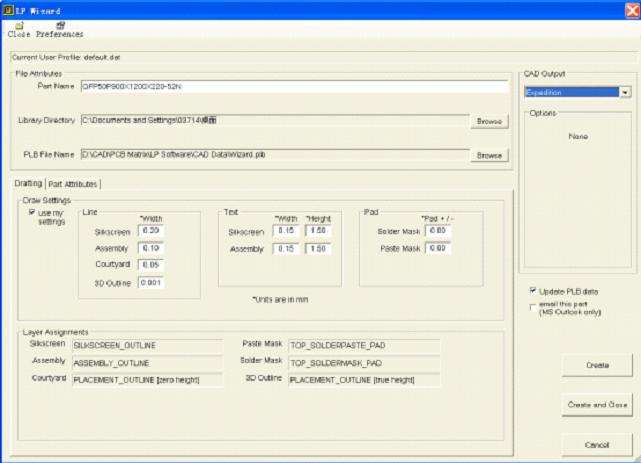

然后使用向导，就可以导出不同软件工具格式的库文件了，并且自动根据软件工具的类型添加相应的焊盘图形层数。

（2）PTH计算器

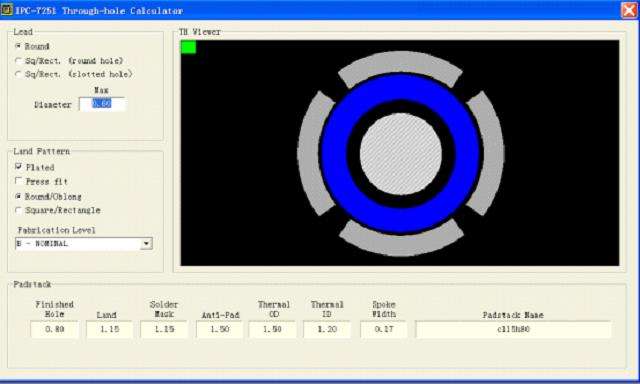

点击软件“PTH计算器”图标，就进入PTH计算器模式，在该模式下可以自动计算通孔器件通孔焊盘尺寸。

在这里只要提供器件引脚的形状和尺寸，以及器件的安装环境，就可以自动得出通孔的尺寸，包括完成孔径、焊盘尺寸、阻焊尺寸、隔离焊盘、热焊盘尺寸等，并且自动命名。
