16S518雨水口标准图集是中国建筑标准设计研究院与中国深圳市雨博士雨水利用设备有限公司出版的国家建筑标准设计图集，、专为管道排水系统汇集地表水设施设计的图纸，是城市水系设计工程师们的必备应用，需要就来体验吧！

雨水口简介：

1，城市排水系统由雨水系统和污水系统构成。雨水口（inlet；gully）指的是管道排水系统汇集地表水的设施，在雨水管渠或合流管渠上收集雨水的构筑物，由进水箅、井身及支管等组成。雨水系统的基本组成单元。道路、广场草地，甚至一些建筑的屋面雨水首先通过篦子汇入雨水口，再经过连接管道流入河流或湖泊。雨水口是雨水进入城市地下的入口，收集地面雨水的重要设施，把天降的雨水直接送往城市河湖水系的通道，既是城市排水管系汇集雨水径流的瓶颈，又是城市非点源污染物进入水环境的首要通道。它既为城市道路排涝，又为城市水体补水。

2，城市的雨水口在哪儿? 城市雨水口随处可见，它们就在路边栅条状铸铁篦子下，就在马路边上的雨箅子下。

3，雨水口的形式，主要有平篦式和立篦式两类。平篦式水流通畅，但暴雨时易被树枝等杂物堵塞，影响收水能力。立篦式不易堵塞，边沟需保持一定水深，但有的城镇因逐年维修道路，由于路面加高，使立篦断面减小，影响收水能力。

4，在城市排水管网设计中，雨污排水管网是分离的。生活污水通过专用污水管道被送到污水处理厂，而雨水口则只负责雨水收集防洪防涝排放。因为任何城市的雨水通道都不与污水处理厂相通，否则一遇下雨，成千上万吨雨水会使污水处理厂的运行瘫痪。排污井盖上一般标有字母“W”，排雨井盖则标“Y”。

设计原则：

一、道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处均应设置雨水口。道路低洼和易积水地段应根据需要适当增加雨水口。

二、雨水口型式有平箅式、立式和联合式等。

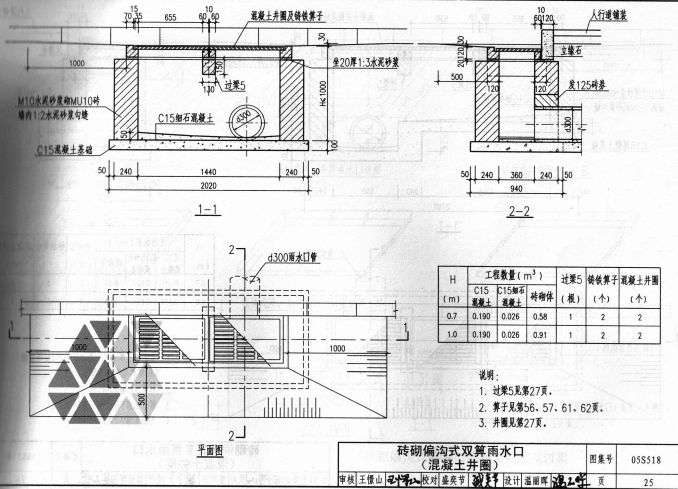

平箅式雨水口有缘石平箅式和地面平箅式。缘石平箅式雨水口适用于有缘石的道路。地面平箅式适用于无缘石的路面、广场、地面低洼聚水处等。

立式雨水口有立孔式和立箅式，适用于有缘石的道路。其中立孔式适用于箅隙容易被杂物堵塞的地方。

联合式雨水口是平箅与立式的综合形式，适用于路面较宽、有缘石、径流量较集中且有杂物处。

三、雨水口的泄水能力，平箅式雨水口约为20l/s，联合式雨水口约为30l/s。大雨时易被杂物堵塞的雨水口泄水能力应乘以0．5～0．7的系数。多箅式雨水口、立式雨水口的泄水能力经计算确定。

四、平箅式雨水口的箅面应低于附近路面3～5cm，并使周围路面坡向雨水口。

立式雨水口进水孔底面应比附近路面略低。

雨水口井的深度宜小于或等于1m。冰冻地区应对雨水井及其基础采取防冻措施。在泥沙量较大的地区，可根据需要设沉泥槽。
