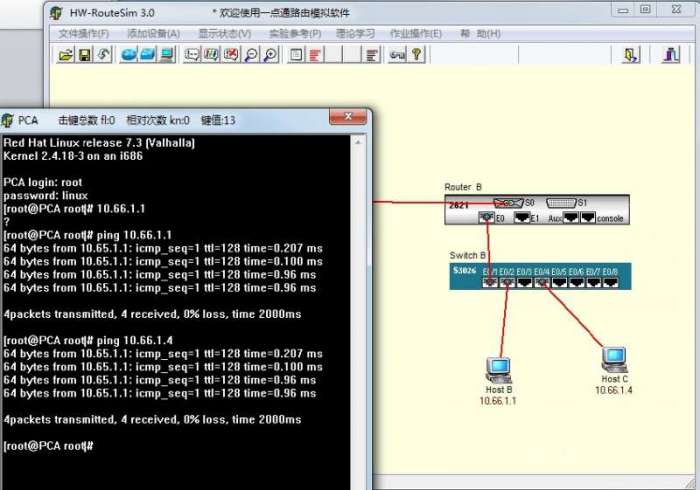

华为路由模拟器（HW-RouteSim）是华为路由器交换机的专业仿真软件，使用完全免费。用户可以通过该软件学习如何配置路由器和交换机，快速掌握一些配置命令，方便快速掌握。

基本配置

PC机的配置

login:root #默认登陆用户名

password:linux #默认登陆密码

［root@PCA root］#ifconfig eth0 192.168.221.2 netmask 255.255.0.0 #为pc机配置IP

［root@PCA root］#route add default gw 192.168.221.1 #给PC机配置网关

交换机的配置

system

［Quidway］sysname switch #交换机命名

［switch］super password simple 111 #设置特权密码

［switch］vlan 2

［switch-vlan2］port ethernet0/2 #单个端口添加到VLAN

［switch-vlan2］port e0/4 to et0/6 #集体添加端口

［switch］interface vlan 1

［switch-Vlan-interface1］ip address 10.65.1.8 255.255.0.0 #给VLAN配置IP地址

路由器基本配置

system

［Quidway］sysname router #路由器命名

［router］super password simple 111 #设置特权密码

［router］interface ethernet0/0

［router-Ethernet0/0］ip addr 192.168.221.1 255.255.255.0 #为端口e0/0配置IP地址

［router-Ethernet0/0］undo shutdown #激活端口

#Network

使用说明

1、进入软件后，打开添加设备，您可以在这里添加一个路由器、交换机、PC机、添加注释。

2、管理设备的IP地址，如图所示，您添加的设备ip都会显示在这里，可以方便大家进行配置。

在模拟器上的话，首先你应该检查一下配置是否正确，不要出现PC连的E1你配置的是E0。或者自己添加了什么ACL。如果检查所有配置无误，那么你多试几次。在第一个ICMP包发出后可能会出现超时（PING不通），随后的包就能正常回显了，第一个包超时是由于ARP寻址的原因。如果均正常还是无法PING通，那么可能你选的连接介质有误，路由和PC间应该用交叉线。命令要在一行内打完，窗体可以拉大。

支持三级Switch网络，需要路由时支持两级Switch。

设置的主机名中不要含有空格。

F3键 清屏（为了方便而加）

Ctrl+P 历史命令，建议使用方向键。

Ctrl+z 回根， 建议使用end命令

Ctrl+Break 路由器进入ROM监控状态。

Ctrl+Break 交换机清除特权密码。

双击设备进入终端操作

单击设备的接口可以实现画线

单击画有线的接口可以删除连线

在指定的设备按下鼠标右键可以删除设备。

在指定的设备按下鼠标左键可以实现移动。

按Tab键，可以得到命令全称。

键入“？” 可以得到当前状态下的命令帮助。

Aux 口这个版本不支持用。

接收的作业名固定为当前目录sim.txt

配置文件是：sim.ini

测试时：ping PCA-》PCB;5 表示 ping 通得5分，

SWAf6=2;5表示交换机SWA的f0/6在vlan 2 时得5分。
